Philips L5X62AB "Klipper"

De Philips L5X62AB "Klipper" uit 1956 is een forse draagbare AM/FM radio. Het is het eerste draagbare batterijtoestel van Philips met FM ontvangst. Het apparaat werkt zowel op batterij als op het lichtnet. Een oplader voor de ingebouwde gloeistroomaccu is ingebouwd, ook is een 90 volt droge batterij nodig voor het voeden van de 10 buizen. Verder  kunnen twee D-cellen kunnen worden bijgeplaatst voor een verlengde speelduur tijdens lange tochten.


Controlelampje radio


Controlelampje voor het opladen van de gloeistroomaccu

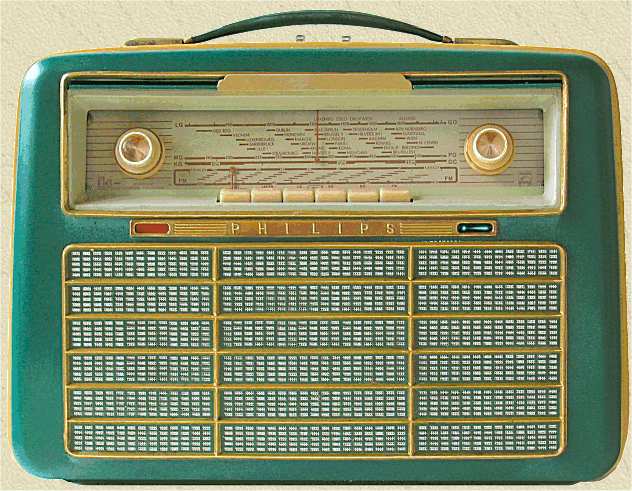

Op de stationsschaal (met twee gescheiden AM-FM wijzers) zijn 2 maal twee concentrische draaiknopjes geplaatst. Links toonregeling en volume/spaarschakelaar, rechts de afstemknoppen voor FM en AM. Daaronder zitten 6 druktoetsen voor Uit, Laden, LG, KG, MG en FM. Na gelijktijdig indrukken van de LG en KG toets en aansluiten van een platenspeler kan een grammofoonplaat worden weergegeven. Het rode lampje links gaat branden wanneer de accu wordt geladen, rechts zit een groen lampje dat brandt als de radio aan staat. Dit is een DM71 indicatorbuisje dat in deze radio tevens dienst doet als fasedraaier voor de eindtrap.

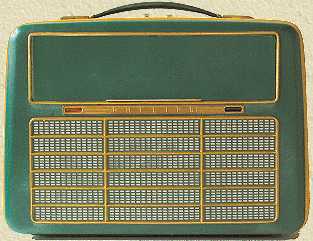

Tijdens het vervoer wordt de afstemschaal beschermd door een klepje.


Philips L2X70B "Lark", buizen DK96, DF96, DAF96, DL96




Philips L3X62AB "Jol", buizen DK96, DF96, DAF96, DL96, DM71




Philips L4X60BT "Flying Dutchman", buizen en transistors DK96, DF96 (2x), OC71, OC72 (2x)


Philips LX548AB "Boeier", buizen DF91 (2x), DK92, DAF96 (2x), DL94 (2x), DM71


Philips L4X71AB "Regenboog", buizen DF97, DF96 (3x), DK96, DAF96, DL96


Philips L4X72BT "Valk", buizen en transistors DF97, DF96 (3x), DK96, OC 71 (2x), 0C 72 (2x)


Antenne ingeschoven met antenne entree, foto Hans van Kampen


Philips LD562AB Colette

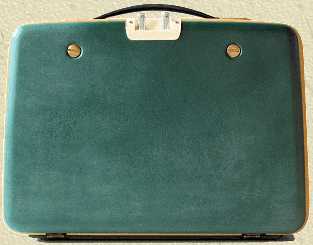

De Philips draagbare ontvangers waren in het seizoen 1956-1957 vernoemd naar zeilschepen, deze "Klipper" is het topmodel. Daaronder zaten de "Lark", "Jol", "Flying Dutchman", Regenboog", "Valk" en "Boeier". De Klipper werd geleverd met groene of beige bekleding.

In de spaarstand wordt de levensduur van de gloeistroombatterij met 15% verlengd, ten koste van het uitgangsvermogen. Behalve een grammofoon kan een autoantenne, een autoaccu (alleen t.b.v. opladen accu) en een extra luidspreker worden aangesloten. In sommige uitvoeringen worden de grammofoon en de luidspreker automatisch omgeschakeld met behulp van twee dekselschakelaars op de voedingsunit.

Dit toestel is gemaakt bij Philips Eindhoven. In Duitsland werd dit toestel verkocht als de Philips LD562AB "Colette". De MF van dit toestel is iets hoger, 460 kHz.

Deze portable radio is eigendom van Bertus Scholten en is in 2004 gerestaureerd

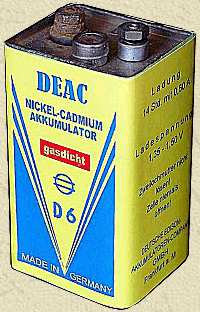

De DEAC NiCd gloeistroomaccu en de batterijhouder (links) en de 90 Volt Radio-Batterij

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland, toestel is gebouwd in Eindhoven
Eigennaam Klipper (NL), Colette (D)
Type L5X62AB/72
Serienummer A33437
Bouwjaar 1956
Toepassing draagbare omroepontvanger met batterij- en netvoeding
Golfbereik
AM 30,8-51,2, 186-580 en 870-2000 meter
FM 87,5-100 MHz
Afstemming
AM afstemming door middel van twee gekoppelde variabele luchtcondensatoren
FM afstemunit eveneens uitgerust met dubbele luchtvarco
Schalen horizontale glazen schaal met 2 metalen wijzers
Schakeling meng + mf + det + 4xlf (AM)
meng + 3xmf +det +4xlf (FM)
Aantal kringen 5 (AM), 9 (FM), bandbreedte radiogedeelte 13 kHz
Middenfrequentie AM 452 kHz, FM 10,7 MHz
Antenne
ferriet antenne 240x9 mm voor LG en KG
2 draaibare staafantennes voor FM, waarvan 1 tevens voor KG
aansluiting voor externe antenne
Aantal buizen 10
Philips germaniumdiode OA72 (2x) t.b.v. de ratiodetector
Siemens seleniumgelijkrichters B155C90 en B30C600
Type buizen Philips DF97 (3x),  DF96 (2x), DAF96 (2x), DL96 (2x), DM71
laadcontrole lampje type 12842, 12 volt-3 Watt
Voedingsspanning
110, 125, 145 of 220 volt omschakelbaar, 50 Hz, 9 Watt
zekering 160 mA
Gloeispanning
ingebouwde gasdichte Deac accu type D6/1,2 volt/6 Ah
laadtijd 14 uur bij 0,6 A
2 x 1,5 volt droge flash-light cel (optioneel)
een acculading plus twee batterijen gaat 54 uur mee
Gloeistroom 300 mA, met spaarschakeling 250 mA
Anodespanning
90 volt droge batterij, 155x100x58 mm
Baumgarten Nr 780, Pertrix Nr 78, Daimon 16900
levensduur 400 uur
Anodestroom 13,5 mA
Chassis
metaal, chassisnummer 20667
uitgangsvermogen 440 mWatt
Luidspreker type AD3460M, 5 ohm, ovaal 10x15 cm
Frontplaat messing rooster, gedeeltelijk groen gelakt
Behuizing
houten raam met 2 kunststof schalen
bekleding van groen leerpapier
plastic handgreep
Afmetingen bxhxd 39x29,5x14,5 cm
Gewicht 8,2 kg
Verkoopprijs Hfl 398, DM 378 (D)
Geschatte waarde 100
Productieperiode 1956-1957
Seriegrootte onbekend
Bijzonderheden
zowel batterij- als netvoeding 110-220 volt
ingebouwde gloeistroomaccu met laadinrichting 420 mA
opladen op 6 volts autoaccu, met extra voorschakelweerstand  ook op 12 volt
gloeistroom spaarschakeling
balans eindtrap
aansluiting voor grammofoon en extra luidspreker 5 ohm

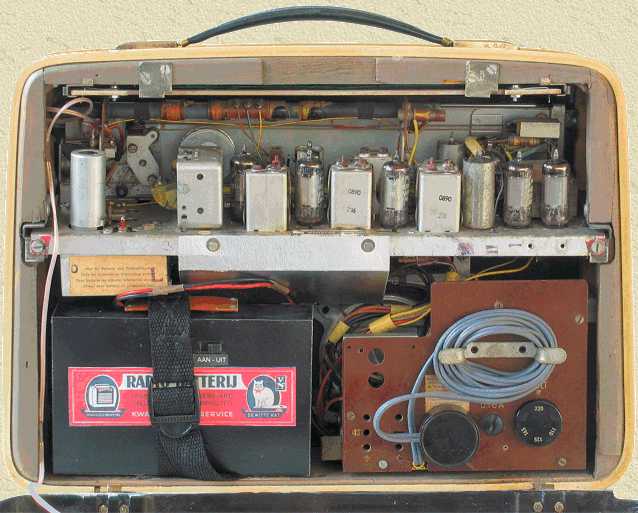

Negen van de tien buisjes staan op het metalen chassis, het tiende buisje, een DM71 indicator, zit aan de voorzijde. Bovenin de FM afstemmer, ferrietantenne, meng- en m.f. gedeelte en de balans l.f. versterker. Onderin de 90 volt anodebatterij en het voedingsblok. De gloeistroomaccu zit achter de anodebatterij


Deac gloeistroomaccu type D6

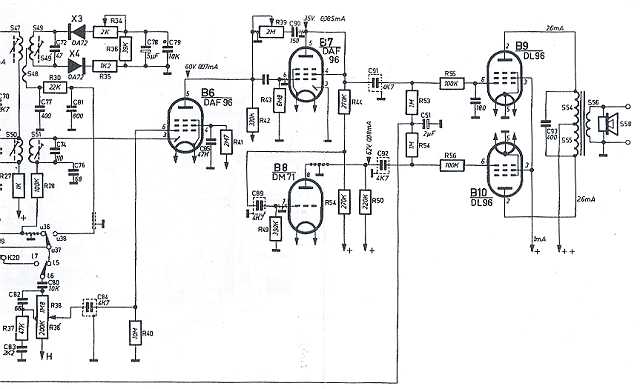

Op het schema van links naar rechts de ratio detector met germanium diodes, de 1e l.f. voorversterker/AM detector, 2e l.f. voorversterker, fasedraaier met DM71 en de 440 mWatt balans eindtrap. Zeer waarschijnlijk was het de bedoeling om B7 te gebruiken als fasedraaier, en B8 als afstemindicator. Maar omdat de output van de ratio detector tegenviel (?) heeft Philips deze noodoplossing bedacht
