SBR 355U "Ondolinette"

Deze vroege Belgische superheterodyne ontvanger uit 1934 met MG en LG bereik wordt direct uit het lichtnet gevoed, en is geschikt voor gelijk- en wisselstroomnetten van 110 tot en met 245 Volt. Omdat de gloeistroom van de Amerikaanse serielampen maar liefst 0,3 Ampere bedraagt, is een flinke 60 Watt voorschakelweerstand ingebouwd. Naast de radiofunctie levert dit op koude winteravonden tevens een aangename kamertemperatuur op.


De afstemschaal wordt van achter uit verlicht.


Luidsprekerdoek 3x3 cm

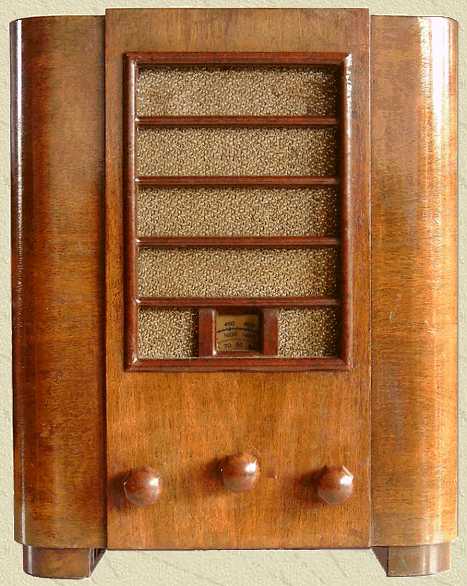

De meest linkse knop is de volumeregelaar met aan/uit schakelaar, de middelste is de afstemknop en rechts zit de golflengteschakelaar. Aan de achterkant van de kast bevindt zich een scherp/dof schakelaar.

S.B.R. startte in 1922 als eerste fabrikant in België met de serieproductie van radiotoestellen. Op 1 januari 1924 begint, op initiatief van S.B.R., Radio-Belgique als eerste Belgische omroep met radio uitzendingen. De eerste proefuitzending was op 23 november 1923, en duurde 15 minuten.
Het bedrijf groeide snel, halverwege de jaren '30 werden al 500 radio's per dag gemaakt. In deze periode bleef S.B.R. een puur Belgisch bedrijf en onafhankelijk van buitenlandse belangen.

De Ondolinette 355U is de kleinste radio van de S.B.R. série 35. Andere toestellen in deze serie zijn de Super-Ondolina 535 en 635. De techniek is die van een zeer vroege All-American 5ive oftewel AA5 radio. Dit was de Amerikaanse voorloper van de Europeesche "four tube" schakeling uit 1941. De SBR 355U heeft een afwijkende mengtrap; omdat in 1934 nog geen uitontwikkelde menglampen bestonden is in dit toestel gebruik gemaakt van een 6C6 penthode zonder AVR. Om voldoende selectiviteit te bieden is de antennekring voorzien van een afstembaar bandfilter.


Radio-Belgique 1924

Votre satisfaction sera complète
si vous possédez un recépteur


ONDOLINETTE 355
1550 fr. ou 75 fr. par mois.


LA SEULE MARQUE BELGE
qui, depuis 12 ans, assure un service irréprochable a plus de 150.000 possesseurs d'un appareil S.B.R.

LES RECEPTEURS S.B.R. SERIE 35 SONT PARFAITS :
     dans leur conception technique
     dans leur exécution
     dans leur présentation
Des milliers de références l'affirment
Ils sont vendus à des prix extrêmement avantageux

Le Récepteur de T.S.F.
Le plus puissant    -    Le plus pur    -    Le mieux présenté
est, de l'avis des plus hautes personnalités en matière de T.S.F.,
Le Récepteur ''ONDOLINA,,

fabriqué en grandes série par la
S.B.R.
Soc. Belge Radioélectrique
Société Anonieme
Siege Société         Salle d'Exposition
4, Rue d'Egmont   30, Rue de Namur
Tél.: 197.76 et 257.41       Tél.: 292.78

BRUXELLES
------------------
Auditions gratuites chaque jour en notre salle d'exposition
------------------

L'ONDOLINA
est en vente partout en Belgique dans les principales maisons de T.S.F.
Servis gratuit pour installations de toutes puissances

Advertentie uit 1924, buizenbezetting van de S.B.R. Ondolina type 24: TM (4x) of R5 (4x) of E (4x) of R 94x). Veel informatie over S.B.R. is te vinden op de pagina's  van het SBR Radiomuseum en van  Thierry Magis

Opvallend is het volkomen gebrek aan elektrische veiligheid. Hoewel het chassis direct met de netspanning is verbonden, is niet voorzien in enige afscherming, zelfs geen achterwand. Op de rubberen netstekker is weliswaar met een rode stip aangegeven welke van de twee pennen de "hete" pen is, maar dit lijkt niet voldoende om te voorkomen dat iemand met de 220V in aanraking komt. Overigens is deze radio als type SBR 355A ook in een uitvoering met nettransformator geleverd, uitgerust met 6,3 Volt buizen.

Het apparaat is gerestaureerd in 1985, de afvlakelco en een aantal papiercondensatoren zijn vervangen, de mengtrap is opnieuw afgeregeld en het gescheurde bakelieten luidsprekerrooster is gelijmd.

SPECIFICATIES EN GEGEVENS

Merknaam

Société Belge Radioélectrique S.A. (S.B.R.), Brussel

Land van herkomst België
Eigennaam Ondolinette
Type 355U
Serienummer 6308
Bouwjaar 1934
Toepassing omroepontvanger
Golfbereik 200-550 en 800-2000 m
Afstemming een-knops afstemming door middel van drie gekoppelde variabele luchtcondensatoren
Schalen
cirkelvormige afstemschaal met vaste wijzer
schaalverdeling 0-100 en in meters
schaalverlichting met gloeilampje
Schakeling meng + mf +det + 2xlf
Aantal kringen 5
Middenfrequentie 123 kHz
Antenne 2 aansluitingen aan achterzijde, gemerkt V (verre zenders) en L (lokale zenders), plus aarde aansluiting
Aantal lampen 5
Type lampen Adzam, type 355U:  6C6, 6D6, 6B7, 43, 25Z5
type 355A: 6C6, 6D6, 6B7, 42, 80
schaalverlichtingslampje 6V-0,3A
Voedingsspanning
110, 130, 220 of 245 Volt, wissel- of gelijkspanning, 84 Watt
omschakelbaar middels stekkertje aan achterzijde
Gloeistroom 300 mA, 69 Volt
Luidspreker
ingebouwd, electro-dynamisch, 16 cm diameter
opgebouwde 5000 ohm trafo
bekrachtigingsspoel 2000 ohm / 75 Volt DC
Chassis
metaal
uitgangsvermogen 2 W
Frontplaat
bruin bakelieten luidsprekerrooster
goudkleurig luidsprekerdoek
3 bakelieten draaiknoppen
Behuizing
multiplex kast, gebeitst en blank gelakt
geen achterwand toegepast
Afmetingen bxhxd 31x38x23 cm
Gewicht 9,5 kg
Verkoopprijs Bfr. 1550
Geschatte waarde € 100
Productieperiode 1934-1935
Seriegrootte onbekend
Bijzonderheden
zeer onveilige uitvoering, geen achterwand, 220 V spanning ligt open en bloot
forse warmteontwikkeling door 60 W ballastweerstand
vroege superhet schakeling met afstembaar bandfilter gevolgd door zelfoscillerende mixer m.b.v. een penthode
AVR regeling op m.f. trap
scherp/dof schakelaar aan achterzijde van het toestel

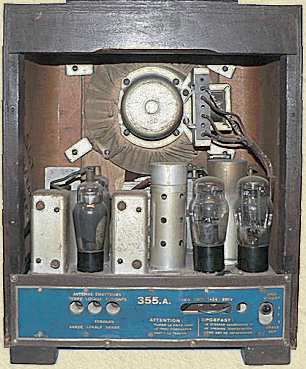

De wisselstroomuitvoering (SBR 355A) heeft een soortgelijk chassis, foto SBR Radiomuseum

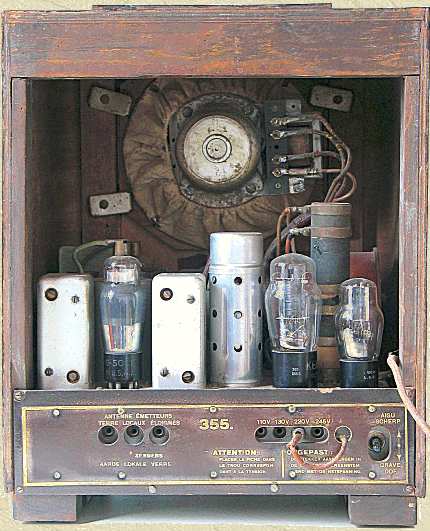

Het binnenwerk van de SBR 355U is netjes uitgevoerd. Met het stekkertje kan de netspanning worden ingesteld. Rechts onder de "scherp/dof" schakelaar. Achter de eindlamp staat de 60W ballastweerstand recht op het chassis, daarachter is de grote ronde ontstoorspoel zichtbaar. De luidspreker is via vier stekkers met het chassis verbonden.


De netstekker heeft een rode stip om aan te geven wat de "positieve" pen is.
