Sanritsu ST600 Spica

De Sanritsu ST600 Spica is een klassieke Japanse transistorradio in jaszak formaat uit 1957.


Spica variant


Spica 1957

Het toestel is vrij stevig gebouwd, en was uiterst succesvol. Het is verkocht van 1957 tot 1965.

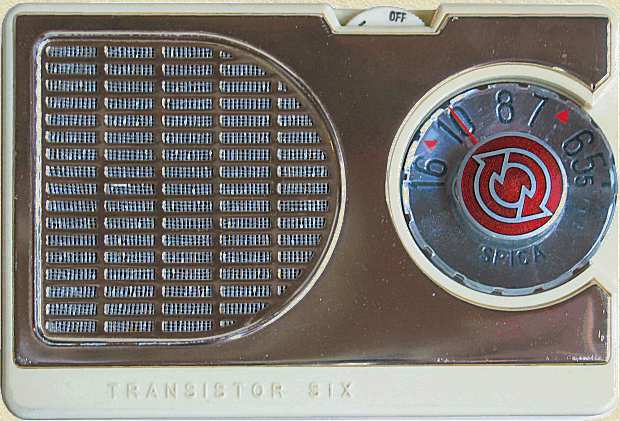

De knop voor de volumeregeling/aan-uit zit bovenaan, met de grote doorzichtige knop rechts kan worden afgestemd. Alleen MG zenders kunnen worden ontvangen.

Op de afstemschaal staan twee driehoekjes, de CD markeringen. CD staat voor Civil Defence.

Het idee was dat de Amerikaanse gebruiker van de radio in geval van een Russische (atoom)aanval op de VS snel kon afstemmen op deze frequenties voor meer informatie. De twee frequenties (640 resp. 1240 kHz) zijn hiervoor gebruikt in de periode 1953-1963.
Uiteraard zijn verschillende


Spica 1958

details in de loop der  jaren gewijzigd. Zoals de Spica badge op de afstemknop.
De latere types, zoals dit exemplaar, hebben een A achter het typenummer staan (alleen achter op de printplaat). Er zijn ook speciale uitvoeringen gemaakt, zoals de Holiday in blauw/goud, de Impala en de Spiket Deluxe.


Spica 1960

Sanritsu Elec. Co., Ltd is opgericht in 1949 in Osaka, Japan en maakte aanvankelijk alleen radiotoestellen. Het huidige SEGA (computerspellen) is een latere afsplitsing van het bedrijf.

San betekent "boom", Ritsu is "constructie". Spica is de naam van de meest heldere ster in het sterrenbeeld Maagd.

Deze transistorradio is in 2009 schoongemaakt. De ontvangstgevoeligheid is zonder meer goed te noemen, het geluid is zeer redelijk.

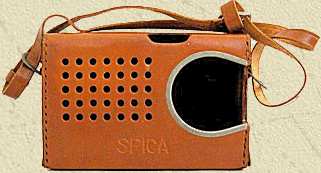

Draagtas Spica ST600

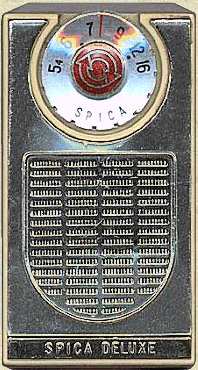

De Sanritsu ST608 is de wat kleinere shirtpocket variant van de ST600



De verpakking van de Spica staat bol van de superlatieven

SPECIFICATIES EN GEGEVENS

Merknaam

Sanritsu Elec. Co., Ltd, Osaka

Land van herkomst Japan
Eigennaam Spica Transistor Six
Type ST600A
Serienummer 1066SB
Bouwjaar 1962
Toepassing draagbare omroepontvanger
Golfbereik 535-1605 Kc
Afstemming dubbele luchtvarco
Schalen
radiale afstemschaal met doorzichtige afstemknop-aanwijzer
MG schaal in Mc/s
Schakeling meng + 2x mf + det + 2xlf
Aantal kringen 4
gevoeligheid 0,5 mV/m (met ingebouwde antenne)
Middenfrequentie 455 Kc
Antenne ferriet staafantenne 12 cm
Aantal transistors 6 + 1 germanium diode
Type transistors Hitachi germanium alloy junction pnp
2SA11, 2SA12 (2x), 2SB75, 2SB77 (2x), 1S80
Batterijspanning
6 Volt
4 penlightcellen UM3, Eveready 915
Batterijstroom 9 mA, 20 mA piek
Luidspreker rond, 7 cm, 8 ohm, 300 mW, merkloos
Chassis
enkelzijdige pertinax printplaat
uitgangsvermogen eindtrap 40 mWatt
Frontplaat
metaal, met luidsprekerrooster
doorzichtige afstemknop gecombineerd met halfronde schaal
Behuizing
creme plastic, 2 schaaldelen
leren draagtasje
Afmetingen bxhxd 12,5x8,5x3,5 cm
Gewicht 400 g
Verkoopprijs onbekend
Geschatte waarde 30 (60er jaren modellen)
Productieperiode 1957-1965
Seriegrootte onbekend
Bijzonderheden
vroege all-transistor portable radio
aansluiting voor oortelefoon

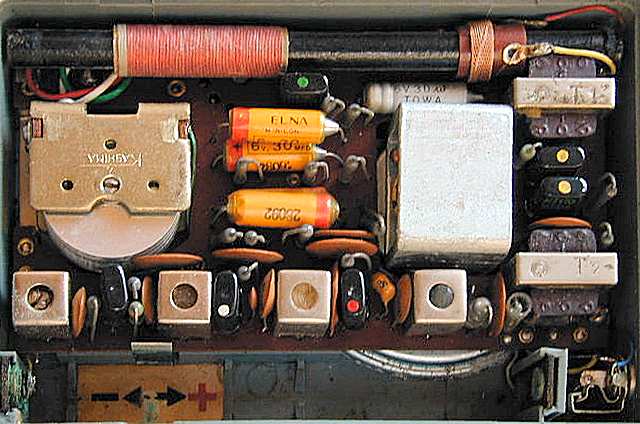

Binnenwerk 1957, let op de dubbele luchtcondensator voor de afstemming. Alle onderdelen zitten op de printplaat, behalve de luidspreker en de batterijhouder

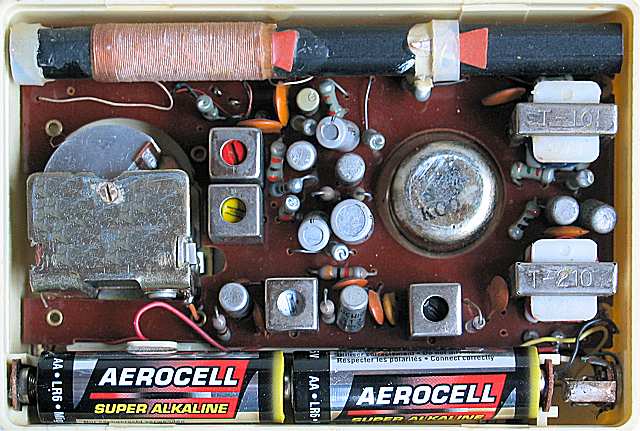

Binnenwerk 1962, de elco's zijn een stuk kleiner geworden, evenals de luidsprekermagneet. De afstemcondensator is 180 graden gedraaid t.o.v. de versies uit jaren '50 en de aansluiting voor een externe antenne is vervallen
