Scaniavox K2352

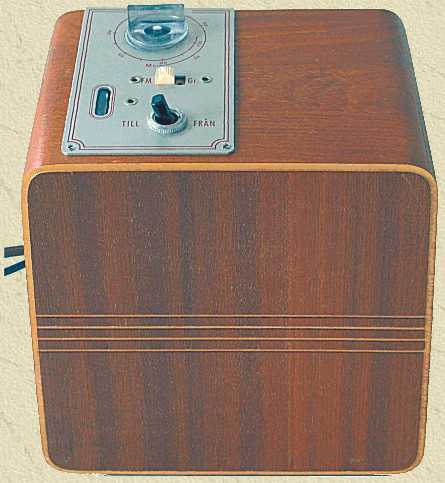

Deze Scaniavox K2352 uit Zweden is een compacte FM ontvanger, bedoeld om te worden aangesloten op een versterkerinstallatie. Het kastje is van massief hout en ontworpen in de strakke Skandinavische stijl uit de jaren '50.

Het toestel bevat een Telefunken  UKW afstemmer, een 2-traps m.f. versterker en een ratiodetector. Een netvoeding is ingebouwd.

De MF spoelen zijn geleverd door Philips, de afstemmer is van Telefunken en de voeding is Zweeds.


Afstemoog DM70

Op de frontplaat is een afstemknop gemonteerd met schaaltje, een aan/uit schakelaar en een omschakelaar radio-grammofoon. Deze laatste schakelaar maakt het mogelijk om de ontvanger ook eenvoudig te gebruiken als voorzetapparaat voor een AM radio.

Het aardige van dit apparaatje is de zeer compacte uitvoering, er is altijd nog wel een plekje voor te vinden. Het afstemmen gaat heel redelijk, de overbrenging is wel wat direct maar het afstemoogje maakt weer veel goed.

Dit toestel is eigendom van Eric Spanjersberg en is in 2005 nagekeken. Bij deze gelegenheid is de Rifa detectie elco vervangen, deze had nog wel voldoende capaciteit maar lekte te veel.

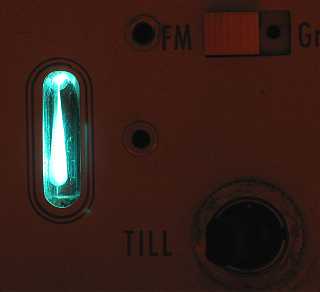

Het afstemoogje op het bedieningspaneel

SPECIFICATIES EN GEGEVENS

Merknaam

Scaniavox Radio AB, Stockholm
Fabrikant: TD-Smith Radio

Land van herkomst Zweden
Eigennaam geen
Type K2352
Serienummer 107577
Bouwjaar 1959
Toepassing omroepontvanger
Golfbereik 87,5-100 MHz
Afstemming permeabiliteits afstemming met 2 spoelen
Schalen
vaste 450 graden schaal met pijlknop
schaalverdeling in Mc
Schakeling hf + meng + 2xmf +det
Aantal kringen 7
Middenfrequentie 10,7 MHz
Antenne 300 ohm (sym)
Aantal buizen 5 plus 1 seleengelijkrichter E250 C50
Type buizen Telefunken ECC85, Mullard EF89, EF80, EB91, DM70
Voedingsspanning 110, 127 of 220 Volt wisselspanning 50 Hz, 25 Watt
Gloeispanning 6,3 Volt /1,2 A
Luidspreker geen
Chassis metalen chassis, UKW afstemunit Telefunken type 41-0966
Frontplaat aluminium, opschriften gelakt
Behuizing massief hout, triplex front, gedecoreerd
Afmetingen bxhxd 17x11x17 cm
Gewicht 2,2 kg
Verkoopprijs
Geschatte waarde  25
Productieperiode 1959-1961
Seriegrootte onbekend
Bijzonderheden losse FM tuner in strak Zweeds kastje

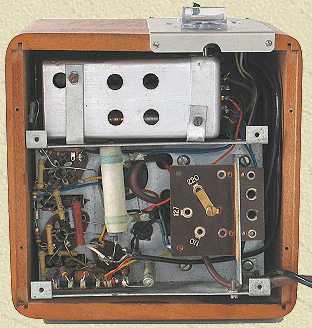

Boven op het chassis is de Telefunken afstemeenheid vastgezet

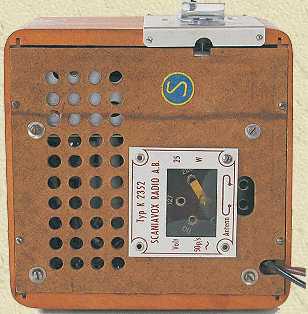

De instelling voor de netspanning en de antenne entree zitten aan de achterkant
