Tefi Tefifon type KC1/Ko

De Tefi Tefifon KC1/Ko is een bijzonder ingenieus jaren '50 apparaat, dat in staat is om kunststof geluidsbanden af te spelen. Hierbij is de band in een gegroefde eindloze lus (Grieks: tefistape) in een gesloten cassette gemonteerd. De mechanische geluidsporen zijn naast elkaar in de band gesneden (spiraalvormig), en worden net zoals bij een grammofoonplaat mechanisch door een naald afgetast. Dit maakt een weergaveduur tot 4 uur mogelijk. De banden werden fabrieksmatig geperst, zijn maximaal 18 mm breed en bevatten meestal populaire muziek.


Tefi reclame in een picknick lifestyle. Let op de wijze waarop de cassettes met elastiek zijn vastgezet

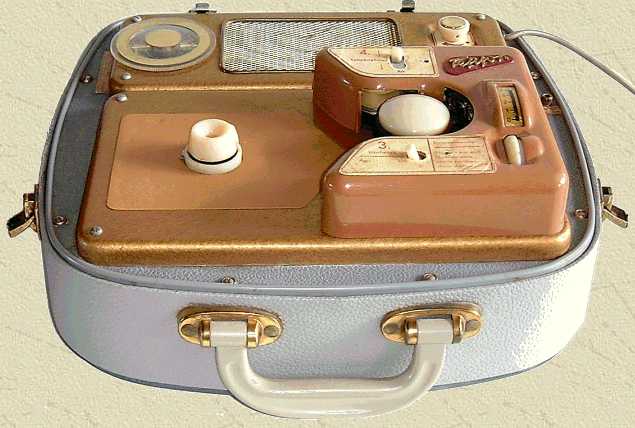

Bij deze uitvoering is de afspeler gecombineerd met een MG radio. Het geheel is, aangevuld met een versterker en luidspreker, ingebouwd in een koffertje in picknick stijl. Rechts van het luidsprekerrooster zit de afstemknop, links de volumeregelaar met aan/uit schakelaar en daaronder de radio/Tefifoonschakelaar. Op de deksel van de Tefifoon zit boven de armlift, onder de motorschakelaar. Rechts onder bevindt zich een wieltje waarmee de afspeelpositie kan worden ingesteld, en een indicator die deze positie aangeeft.


De Tefi Tefifon HS19 is de voorloper uit 1955

De Tefifon geluidsband en de Tefifon cassette zijn door Dr. Karl Daniel ontwikkeld en op de Rundfunkausstellung van 1936 in Berlijn voor het eerst getoond.
De in dat jaar opgerichte firma Tefi-Apparatebau-Dr. Karl Daniel K.G. in Porz (bij Keulen) verwierf tussen 1937 en 1955 op het gebied van de Tefifon-techniek 75 patenten.
Het Tefi merk had tot het begin van de jaren '60 enig marktaandeel, zelfs wereldwijd. In de 25 jaar van haar bestaan werd een grote varieteit aan Tefi apparatuur gebouwd, van koffer Tefifon's voor muziek bij de pic-nic tot en met complete muziekmeubels. De Tefi apparaten werden alleen verkocht door fabrieksgebonden bedrijven, in de vrije handel waren ze niet verkrijgbaar. Tefi stopte in 1962 met de produktie en werd in 1965 geliquideerd.
Bekende artiesten op Tefi banden waren onder andere: Peter Frankenfeld en Lonny Kellner, Gerhard Wendland, Marika Röck, Louis Armstrong, Doris Day en Frank Sinatra.


Tefifoon afstandsbediening voor- en achteruit.

De cassettes zijn eerst wit van kleur, vanaf 1954 grijs. Er bestaan ook zwart/rode cassettes die met een hogere snelheid zijn opgenomen (Schnellläufer, 45.6 cm/sec). Deze laatste zijn vrij zeldzaam, en kunnen alleen worden afgespeeld met de HS speler uit 1954. De snelheid van deze speler is omschakelbaar tussen 19 en 45 cm/sec.


Tefi TC19 stereo element

In 1961 verscheen de KC-4 speler, deze is standaard voorzien van een stereo element. Er werden vanaf dat moment ook stereo banden gemaakt.

Vanaf 1961 was het mogelijk middels een ombouwset het KC-1 chassis te voorzien van een stereo element, de TC19/4. Dit was een originele Tefi "Nachrüstmöglichkeit". Rechts een foto van de KC-1 van Co Ros die is voorzien van een dergelijk element.

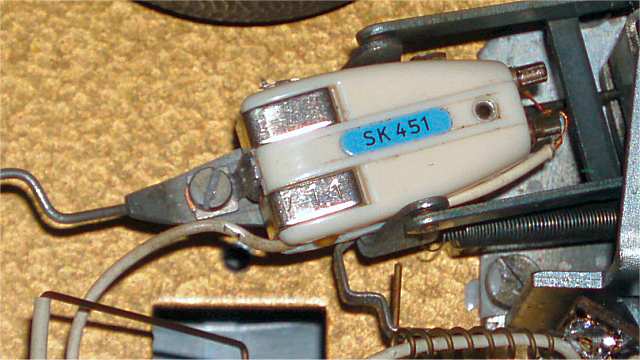

Een Tefifon KC-1 met een Schumann-Merula SK451 element, foto Hubert Ederveen




Dr. Karl Daniel, 1905-1977

Deze Tefifon is in 1982 gerenoveerd. De l.f. buis en de rooster condensator van de eindtrap zijn vervangen. In 2005 is voor Kees Ozinga een Schumann-Merula element afkomstig uit een Tefifon gerestaureerd.

SPECIFICATIES EN GEGEVENS

Merknaam

Tefi
Fabrikant: Tefi-Werke GmbH & Co. K.G., Porz

Land van herkomst Duitsland
Eigennaam Tefifon, Heimsender
Type KC-1 / KoI
Serienummer 609009, koffer nr. 374
Bouwjaar 6 oktober 1959
Toepassing Tefifon bandafspeler en omroepontvanger
Tapesnelheid 19,05 cm/sec
Cassette afmetingen 16 cm maximaal
Arm
metalen arm met oliegedempte armlift
dubbele parallelgeleiding van de opnemer
mechanische indicator voor aftaster positie
elektrisch en handmatig bedienbare inrichting voor het snel positioneren van de weergever
Element Tefi mono kristalelement type TC15
of Tefi mono kristalelement Schumann-Merula SK451
of Tefi mono kristalelement Ronette TO284
of Tefi stereo kristalelement TC19/4
Aantal buizen 3
Type buizen Lorenz ECH81, EBF89, ECL82
Voedingsspanning
110 V /220 V wisselspanning,  45 W, 50 Hz
omschakelbaar d.m.v. verwisselen van de zekering in netstekker
Luidspreker
Philips AD2460 ovale elektrodynamische luidspreker
5 ohm, 3 Watt, 130-11.000 Hz, diepte 63 mm
opening in klankbord 90 x 140 mm
Chassis
2 polige Lorenz asynchroonmotor 15 W, 50 Hz
aandrijving via motorpoelie en rubber tussenwiel op buitenkant van vliegwiel
gescheiden chassis voor Tefifon-dek en radio/luidspreker
uitgangsvermogen 2 Watt
Frontplaat goudkleurig, met goudkleurig aluminium luidsprekerrooster
Golfbereik 200-550 m
Afstemming dubbele luchtvarco met aangebouwde vertraging
Schalen
doorzichtig plastic afstemknop met daarachter een cirkelvormige dubbele schaal
goudkleurige dubbele wijzer
indeling 200-550 meter en 550-1600 KHz
Schakeling meng + mf + det + 2x lf
Aantal kringen 5, Philips m.f. trafo's
Middenfrequentie 452 KHz
Antenne
ferrietstaaf 22 cm
externe aansluitbus

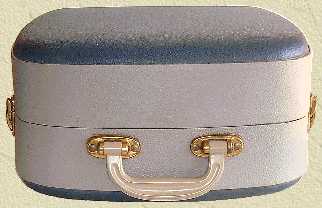

Behuizing
blauw/grijs kartonnen koffertje bekleed met leerpapier
afneembaar deksel en handvat
Afmetingen bxhxd 36x19x36 cm
Gewicht 7,5 kg
Verkoopprijs DM 298
Geschatte waarde € 120
Productieperiode 1957-1960
Seriegrootte onbekend
Bijzonderheden
afstandsbediening via kabel voor- en achteruit
eindloze mechanische band in cassette
maximaal 4 uur ononderbroken speelduur
ingebouwde middengolf ontvanger
ruimte voor drie cassettes in kofferdeksel
aansluiting voor externe luidspreker 5 ohm, 2 Watt
radio aansluitbussen 200 mV in- en uitgang

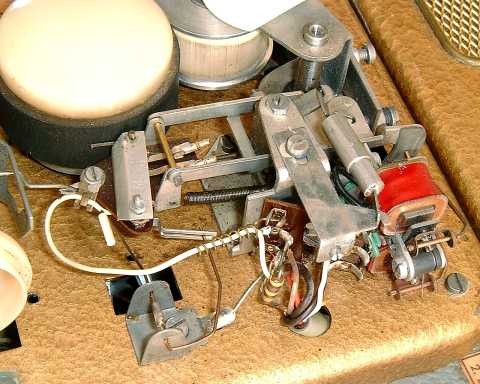

Tefifon arm met parallelgeleiding en armlift voor de kristal weergever type TC15. De vertikale koppositie bepaalt welk deel van de eindloze band wordt afgespeeld. Geheel links de knop waarmee dit instelbaar is. Rechts de twee elektromagneten voor de afstandsbediening. Links boven het rubberen afspeelwiel, dit wordt rechtstreeks door het vliegwiel aangedreven. Vooraan de indicator die aangeeft op welk deel van de band wordt afgespeeld.

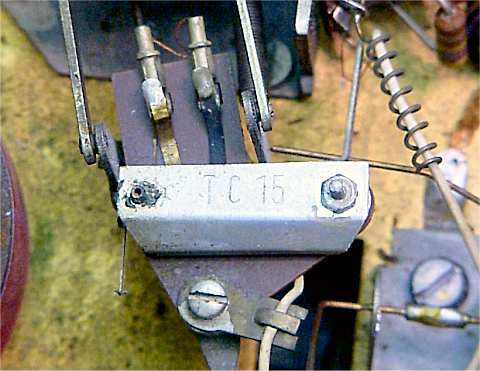

Tefi KC15 kristalopnemer

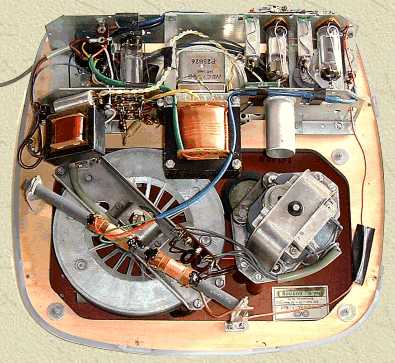

Onderkant van de Tefifon. Links boven de geluidsversterker met uitgangstransformator, rechts het radio gedeelte, daartussen de luidspreker en de voedingstrafo met afvlakcondensator. Links onder het vliegwiel en de ferrietantenne, rechts onder de Lorentz aandrijfmotor. Tussen het vliegwiel en de motor is het rubberen tussenwiel zichtbaar.

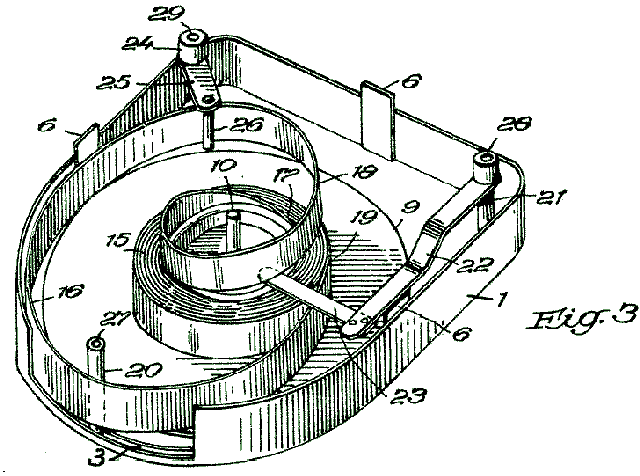

Patent Nr. 895 224 van Dr. Karl Daniel is op 2 nov 1953 door het Deutsches Patentamt uitgegeven en bevat onder meer deze tekening van het principe van de Tefifon cassette. De draairichting van de Tefifon cassette is overigens met de klok mee, dus tegengesteld aan wat hierboven is afgebeeld

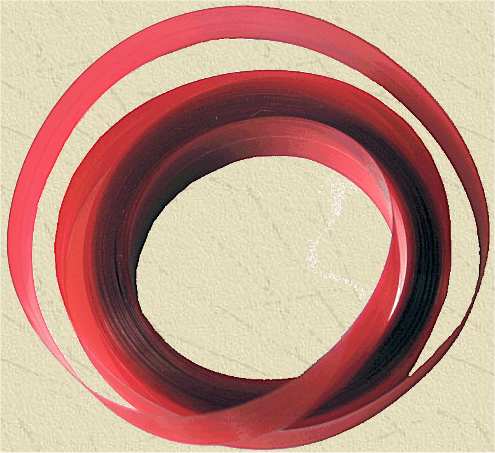

De eindloze band..
