Telefunken 33W Export

In 1930 brengt Telefunken een tweetal éénkringsontvangers met drie buizen op de markt.. Het zijn de Telefunken 33W (zonder ingebouwde luidspreker) en de 33WL (met ingebouwde luidspreker). De toestellen zijn bedoeld voor lokale ontvangst.


Telefunken 33WL

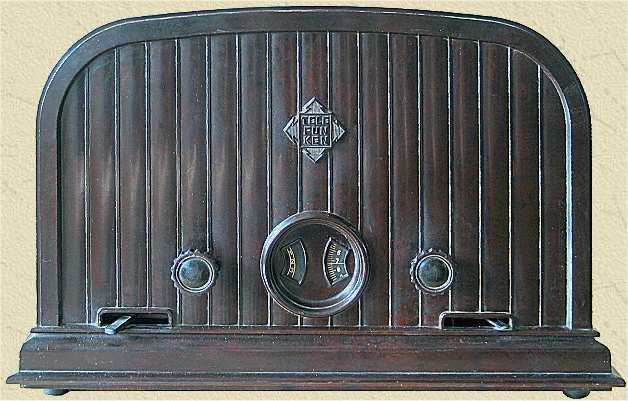

Dit toestel is een Telefunken 33WE, een van de exportuitvoeringen van de 33W. Het gaat in dit geval om een apparaat bedoeld voor de Deense markt. Ook in Nederland werd de Telefunken 33W verkocht.

Links-voor zit de draaiknop voor de Terugkoppeling, eronder de Aan-Uit schakelaar. Rechts de draaiknop voor de Afstemming, met eronder de Golflengteschakelaar (LG links, KG rechts). Rechts opzij is een hendel voor de regelbare antennekoppeling aanwezig, hiermee kan ook de rechtstreekse antennekoppeling worden ingeschakeld. Deze stand maakt het toestel wat gevoeliger, maar minder selectief.

De eindbuis is een direct verhitte triode, tegen meerprijs was een pentode verkrijgbaar. Een gelijkstroomuitvoering kon ook worden geleverd, dit is de Telefunken 33G of 33GL.

Het toestel speelt op zich goed. Alleen is het nogal gevoelig voor 50 Hz brom, dit door de cascadeschakeling van 3 laagfrequentbuizen met weerstandskoppeling. Je kunt een vergelijking maken met de Philips 2534, die weliswaar 25 gulden meer kostte. Het Philips toestel is zowel selectiever als gevoeliger, en vertoont minder brom. Maar qua uiterlijk wint deze Telefunken het.

Het apparaat is schoongemaakt in 2014, hierbij is de inhoud van het condensatorblok vervangen. Verder moesten 3 van de 4 buizen worden vervangen, waarschijnlijk door gebruik op een veel te hoge netspanning (230 volt i.p.v. 110 volt). De twee gloeidraden van de gelijkrichter en de eindbuis waren doorgesmolten, de emissie van de detectorbuis was onvoldoende.

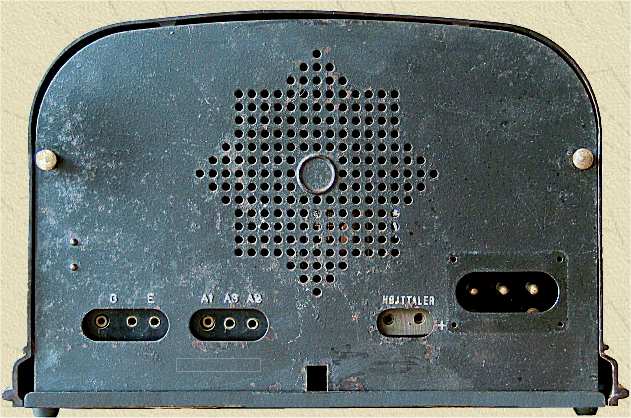

Aansluitingen voor Grammofoon, Aarde, Antenne (3x), Luidspreker (Højttaler) en Lichtnet

SPECIFICATIES EN GEGEVENS

Merknaam

Telefunken

Land van herkomst Duitsland, toestel was bestemd voor Denemarken
Eigennaam
Type 33WE
Serienummer 10252
Bouwjaar 1931
Toepassing omroepontvanger
Golfbereik KG 200..600 m, LG 800..2000 m
Afstemming 1 knops afstemming
Schalen schaal met vaste wijzer
Schakeling det + lf (2x)
Aantal kringen 1
Middenfrequentie geen
Antenne
3 aansluitingen aan achterzijde, gemerkt A1 (kort), A2 en A3 (lang)
aansluiting voor Aarde
Aantal lampen 4
Type lampen Telefunken REN1004 (2x), RE134 (of RES164), RGN354

Gelijkstroomversie Telefunken RE034 (2x), RE134 (of RES164)
Voedingsspanning
110 of 220 volt AC, 50 Hz
is ook geleverd met een instelbare netspanning (105, 125, 150 of 220 volt AC)
netzekering 75 mA
Gloeispanning 4 Volt -  2,15 A en 4 Volt - 0,3 A (gelijkrichter)
Luidspreker aansluiting voor hoogohmige luidspreker aan achterzijde
Chassis
hardpapier, bedrading deels via messing strips en verende kontakten
uitgangsvermogen 0,6 Watt (triode) of 1,3 Watt (penthode)
chassisnummer 10252
aansluiting voor grammofoon aan achterzijde
Frontplaat twee vensters, t.b.v. afstemschaal en terugkoppelschaal
Behuizing
bakelieten bruine kast
metalen achterplaat
Afmetingen bxhxd 38x24x17 cm
Gewicht 5 kg
Verkoopprijs Hfl 120, inclusief 4 lampen
Geschatte waarde €
Productieperiode 1930-1932
Seriegrootte
Bijzonderheden
instelbare antennekoppeling
instelbare terugkoppeling
aansluiting voor grammofoon
netschakelaar

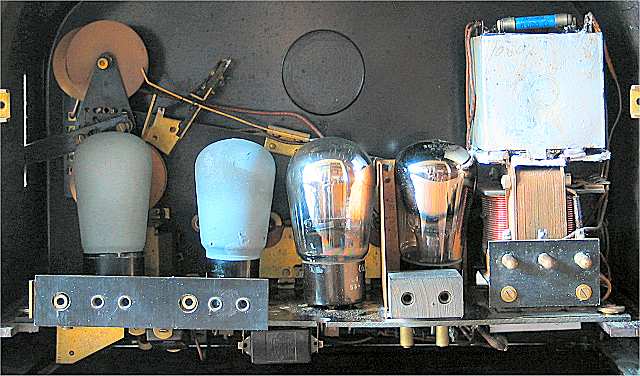

Links het spoelstel met de detectorbuis, dan de l.f. buis en de eindbuis. Achter het schotje de gelijkrichtbuis, de nettrafo en daar bovenop het condensatorblok

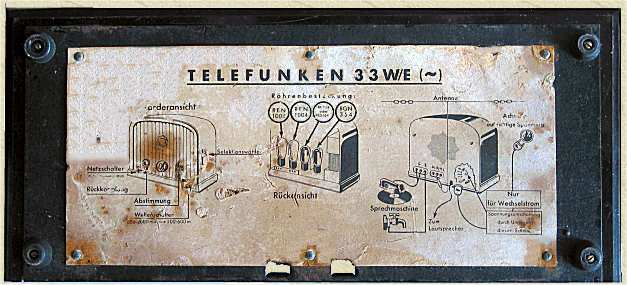

Bodemplaat met gebruiksaanwijzing

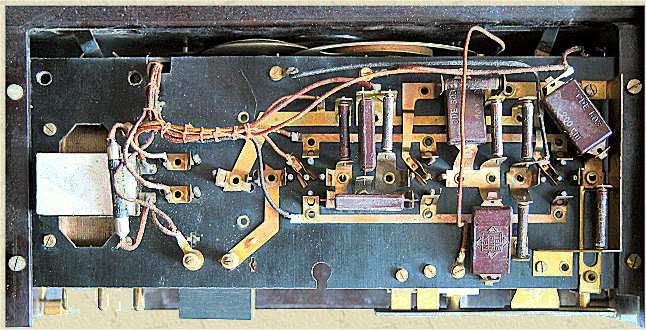

De onderkant van het chassis. De meeste verbindingen zijn gemaakt door middel van messing strips, terwijl vrijwel alle onderdelen eenvoudig uitwisselbaar zijn. Er zijn nauwelijks soldeerverbindingen
