Telefunken Arcophon Rfl2

Siemens introduceerde tijdens de Internationale Funkausstellung van 1926 in Berlijn de vouwmembraam luidspreker "Protos".

Deze luidspreker is gelijk aan deze Telefunken Arcophon luidspreker uit 1926. De naam "Arcophon" is afgeleid van de naam van Georg Wilhelm Alexander Hans Graf von Arco, een van de oprichters van het Telefunken bedrijf.

Het bedrijf belooft een weergavebereik van 7  oktaaf, en schrijft dit toe aan de vorm van het membraam. Later bindt men wat in en heeft men het over een bereik van 6 oktaven (ongeveer 100 Hz tot 6,5 Khz).


Siemens Protos advertentie 1926

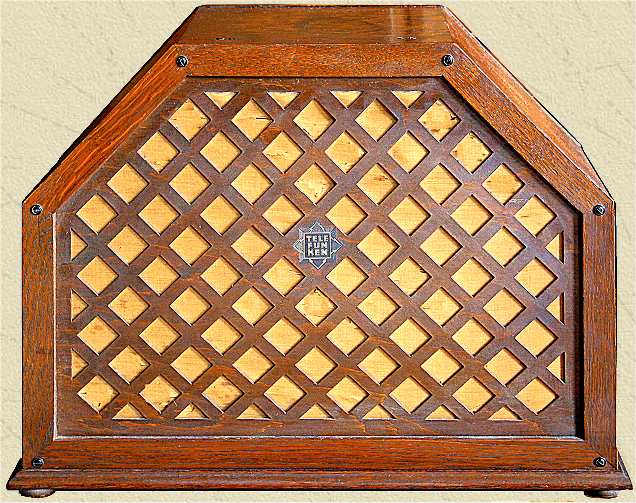

Telefunken Arcophon, 1926

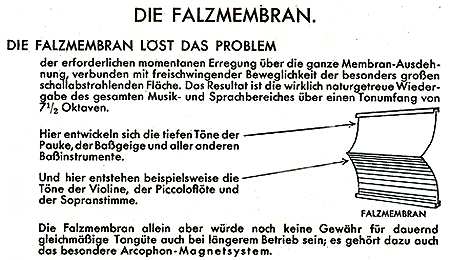

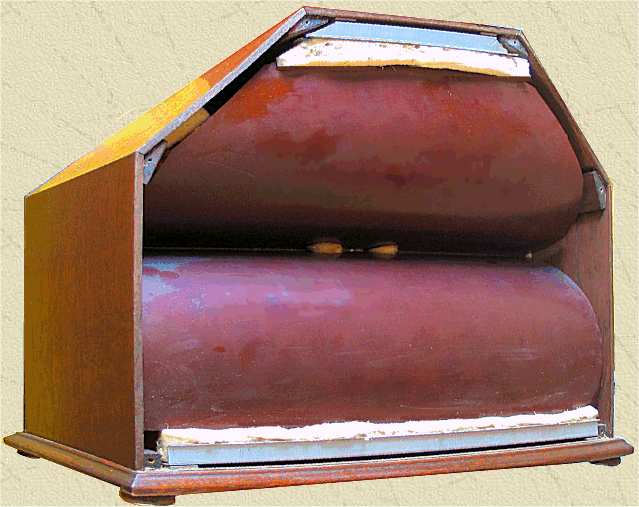

De gevouwen conus is gemaakt van hardpapier

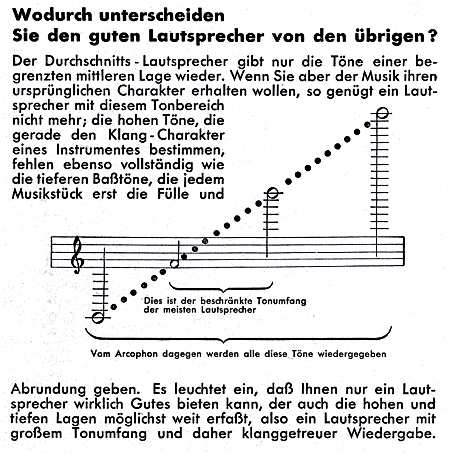

Toonomvang van 7  oktaaf

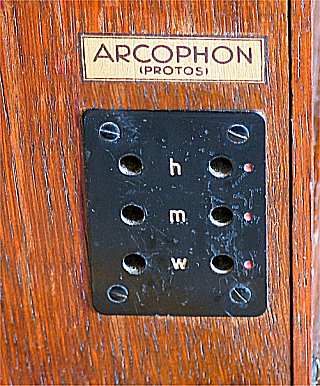

Aansluitbordje

SPECIFICATIES EN GEGEVENS

Merknaam

Telefunken
Importeur:
Nederlandsche Siemens Maatschappij NV, Den Haag

Land van herkomst Duitsland, export toestel
Eigennaam Arcophon (Protos)
Type Rfl2
Serienummer 241175
Bouwjaar 12 juni 1927 (datumstempel op onderzijde kast)
Toepassing luidspreker voor omroepontvanger
Chassis
magnetische luidspreker
hardpapieren vouwmembraan
impedantie  1000 ohm

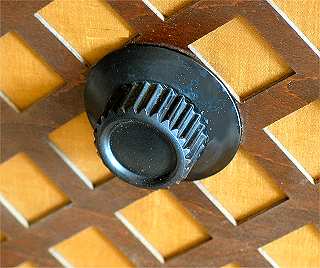

magnetisch systeem verstelbaar met behulp van draaiknop aan de achterkant
3 ingangen: h, m en w
Behuizing kastje van massief eiken
Afmetingen bxhxd 47x35x20 cm
Gewicht 3,2 kg
Verkoopprijs RM 75
Geschatte waarde 100
Productieperiode 1926-1927
Seriegrootte onbekend

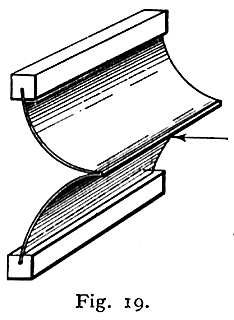

Bijzonderheden conus in de vorm van een vouwmembraam

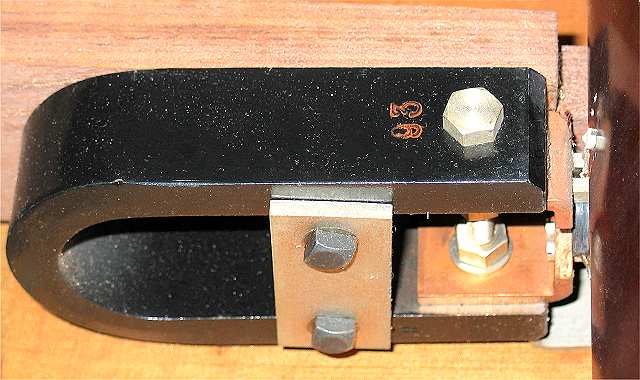

Het magnetische systeem van deze Arcophon

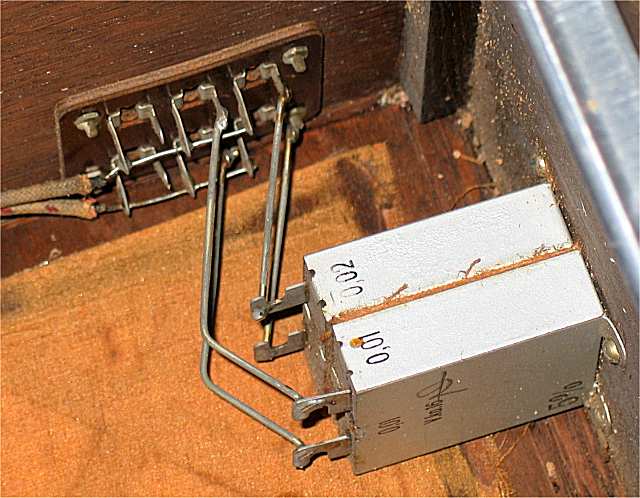

Aansluitbordje met de twee tooncondensatoren
