Fridor Waldorp 502

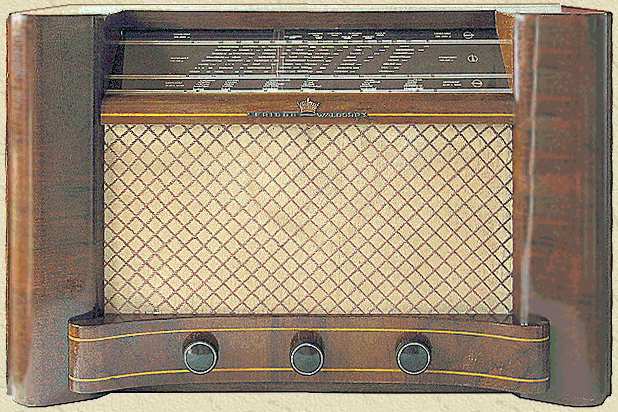

Deze radio van de Haagse fabrikant Fridor is gemonteerd in een brede, elegante maar ondiepe houten kast. Aan de voorzijde van de kast bevinden zich 3 knoppen, van links naar rechts de Toonregel-Gramofoon schakelaar, Volumeregelaar met Aan/uitschakelaar en de Afstemknop. Rechts opzij zit de knop van de Golfbereikschakelaar.

De toonregeling heeft 5 stappen: gramofoon-dof, gramofoon-kwaliteit, radio-dof, radio-middel en radio-kwaliteit.


Luidsprekerdoek 3x3 cm

Het Philips chassis is opgebouwd met slechts 4 buizen, de z.g. "four-tube" schakeling. Het ontwerp hiervan is uit 1941 en voor het eerst toegepast in de Philips 203U Philetta.

Fridor Waldorp was een in Den Haag gevestigde fabrikant die zich op radiogebied slechts kort staande heeft gehouden. R. Friedheim, van oorsprong een Duitser, wordt in 1940 (mede-)directeur van de Waldorp radiofabriek, die al vanaf 1923 radiotoestellen produceert.
Na de oorlog was er aanvankelijk veel behoefte aan radiotoestellen, en draait de fabriek voorspoedig. Friedheim houd zich niet alleen bezig met de verkoop en de produktie van radio's, maar levert ook kachels, strijkijzers, stofzuigers, naaimachines en zelfs bromfietsmotoren die onder een Italiaanse licentie worden verkocht. Na 1952 ontstaan financiŽle problemen, en rond 1954 valt het doek voor de radioproductie bij Waldorp.

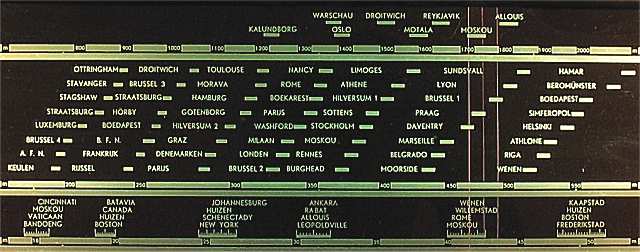

De stationsschaal wordt verlicht door twee lampjes aan de korte zijden, de wijzer is transparant uitgevoerd

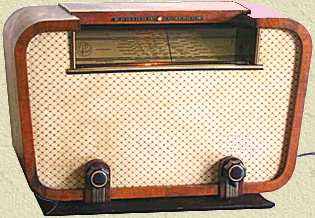

De kleinere Fridor 501 is uit dezelfde serie, buizen UCH42, UAF42, UBC41, UL41, UY41

Het chassis van dit toestel is afkomstig van Philips, het is gelijk aan het binnenwerk van de Philips BS491A.

Andere Fridor toestellen uit deze serie zijn de Fridor 501, de 504 (met klok), 505/49Z "Melodiosa II", 506 en de 507.

Deze radio is gerestaureerd in 2006. Het toestel is eigendom van Ronald Elsten.

Het toestel speelt probleemloos, het meest valt de ruim 40 cm brede stationsschaal op die 's avonds zeer fraai geelgoen verlicht wordt.


De Fridor 502 is ook geleverd met een wat neutraler doek


In 1949 maakte Fridor Waldorp al 25 jaar radio's

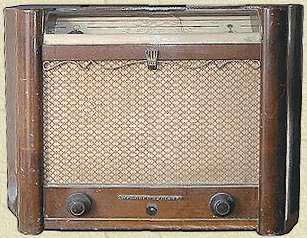

De Fridor 505, buizen UCH21, UAF41 (2x), UL41, UM4, UY41

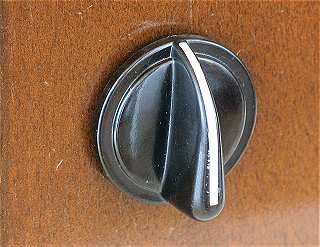

De knop voor het golfbereik zit rechts opzij


Edele toon door klankhout

SPECIFICATIES EN GEGEVENS

Merknaam Fridor Waldorp, Den Haag
Land van herkomst Nederland
Eigennaam onbekend
Type 502
Serienummer 70393
Bouwjaar 1949
Toepassing omroepontvanger
Golfbereik KG: 16-50, MG: 200-550 en LG: 800-2000 meter
Afstemming afstemming door middel van twee gekoppelde variabele luchtcondensatoren
Schalen
glazen schaal met wijzerafstemming
schaal met stationsnamen en meter indeling
Schakeling meng + mf + det + 2xlf
Aantal kringen 5
Middenfrequentie
452 kHz
radio bandbreedte 10,5 kHz
Antenne aansluiting voor externe antenne en aarde aan achterzijde
Aantal buizen 4
Type buizen
Philips ECH21 (2x), EBL21, AZ1
schaalverlichtingslampjes 2 x 8045D-00, 6,3V-0,32A
Voedingsspanning 110, 125, 145, 200, 220 of 245V wisselspanning 50 Hz, 45 Watt
Gloeispanning 6,3 Volt /1,5A en 4 Volt/1,1 A (gelijkrichter)
Luidspreker
ingebouwd, type Philips 9696-05, 21 cm, 5 ohm
serienr. 236562
aansluiting voor tweede luidspreker aan achterzijde
Chassis
metaal, type BS491A
Philips licentie Nederland nr. 916
uitgangsvermogen 4 Watt
Frontplaat geruit luidsprekerdoek, glazen stationsschaal
Behuizing
houten kast afgewerkt met gelakt noten fineer en lichte biezen
luidspreker op aparte luidsprekerplank

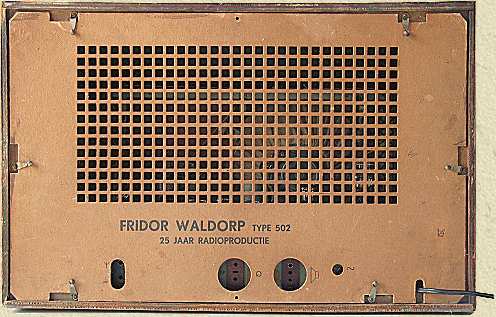

geperforeerde kartonnen achterwand
Afmetingen bxhxd 60x39x25 cm
Gewicht 11 kg
Verkoopprijs Hfl 296
Geschatte waarde Ä 50
Productieperiode 1949-1950
Seriegrootte onbekend
Bijzonderheden
aansluitingen voor grammofoon en extra luidspreker
toonregeling in stappen
ruime kast met brede stationsschaal

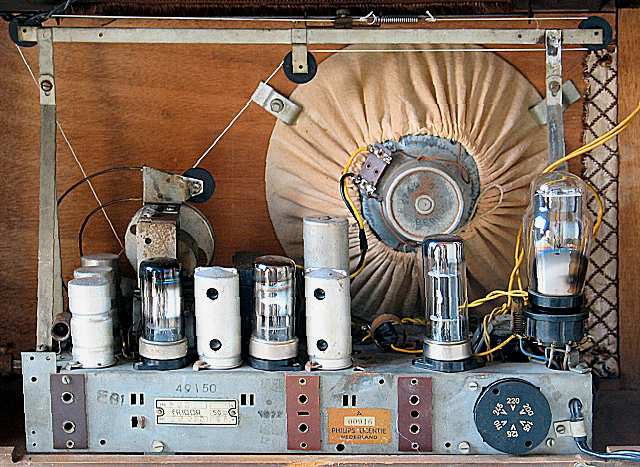

Het Philips chassis ("geleend" van de  BS491A) met links de h.f. spoelbussen, mengbuis, afstemcondensator, m.f. versterker, eindbuis en gelijkrichtbuis. Het chassis past zeer ruim in de kast, links en rechts is zo'n 12 cm loze ruimte aanwezig. De AZ1 is op een beugel iets boven het chassis gemonteerd
