Koptelefoons

Koptelefoons zijn gebruikt vanaf het prille begin van de radio. Aanvankelijk uit noodzaak, de vroegste ontvangers, zoals kristalontvangers, zijn immers niet in staat om een luidspreker aan te sturen. Er zijn telefoons met 1 en met 2 oorschelpen, met en zonder hoofdband.


Kleinzoon JoŽl met een perfect passende Brandes Superior "Matched Tone" uit 1924

De impedantie van een ouderwetse koptelefoon wordt vaak opgegeven bij een frequentie rond de 200 Hz. Bij 1.000 Hz is de impedantie ongeveer 4 maal hoger dan de opgegeven waarde.

Cannon-Ball Master

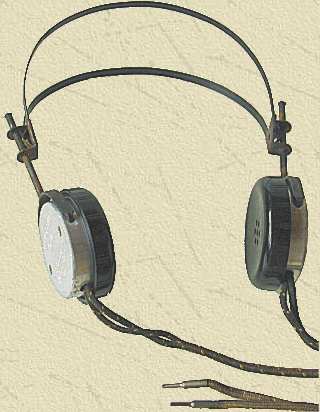

Cannon-Ball Master koptelefoon

C.F. Cannon Co. produceerde koptelefoons vanaf de jaren '20 tot in de jaren '50. Tijdens WW2 werd uiteraard voor het leger gewerkt. De hoofdband is voor de jaren '40 bekleed, daarna niet meer.

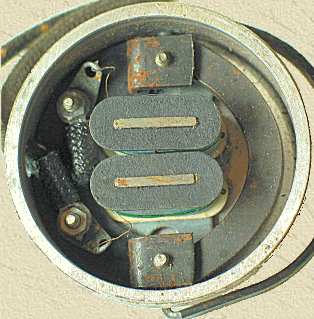

Links het binnenwerk, de oorschelp en de trilplaat zijn hier weggenomen ->

Merknaam

C.F. Cannon Co., Springwater, NY

Land van herkomst Verenigde Staten
Type Master
Impedantie
2000 ohm
1000 ohm per kapsel
Bouwjaar jaren '40
Gewicht 250 g
Bijzonderheden
fors model
goede geluidskwaliteit
oorschelp voorzien van 7 gaatjes

Omega 2000 ohm

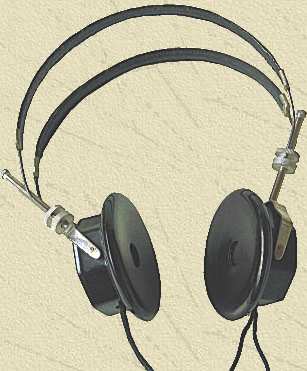

Omega koptelefoon

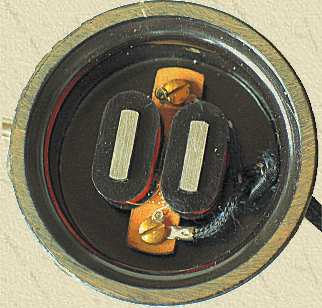

Links het binnenwerk  ->

Merknaam

Omega

Land van herkomst Duitsland
Type 2000 ohm
Impedantie
4000 ohm
2000 ohm per kapsel
Bouwjaar 1951
Gewicht 150 g
Bijzonderheden
is indertijd geleverd bij Amroh bouwdoosje
goede gevoeligheid

Reno 2000 ohm

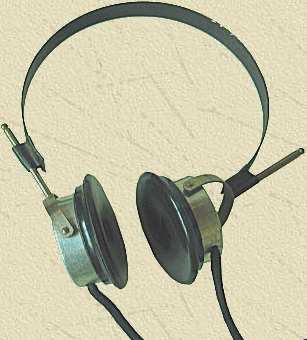

Reno koptelefoon, 1 spoel per kapsel

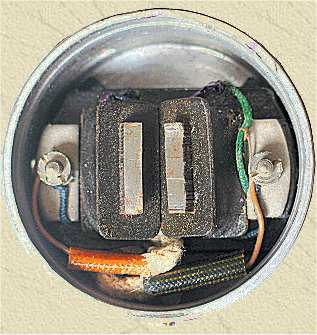

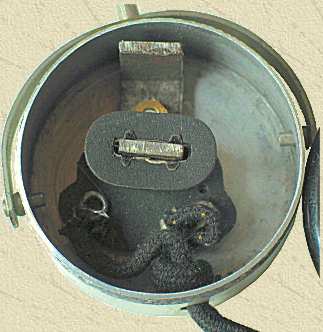

Links het binnenwerk  ->

Merknaam

Reno

Land van herkomst
Type 2000 ohm
Impedantie
1000 ohm
500 ohm per kapsel
Bouwjaar
Gewicht 130 g
Bijzonderheden
eenvoudig en compact model
1 spoel per oorschelp
impedantie is een faktor 2 lager dan opgegeven



Brandes Superior Matched Tone

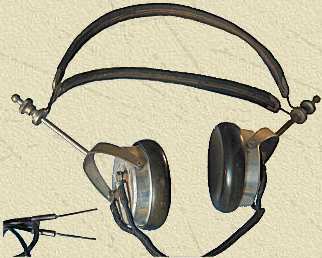

Britse Brandes koptelefoon

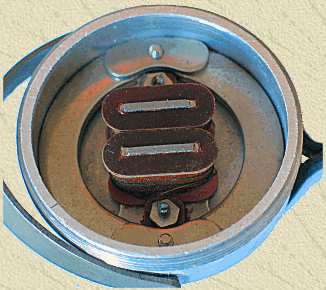

Links het binnenwerk  ->

Merknaam

Brandes

Land van herkomst Verenigd Koninkrijk
Type Superior Matched Tone
Impedantie
2000 ohm
1000 ohm per kapsel
Bouwjaar 1924
Gewicht 320 g
Bijzonderheden
zwaar uitgevoerd, dubbele magneet
zeer goede pasvorm
Britse versie van de Amerikaanse Brandes koptelefoon uit 1919
BBC stempel
