Kungs Radio 302A

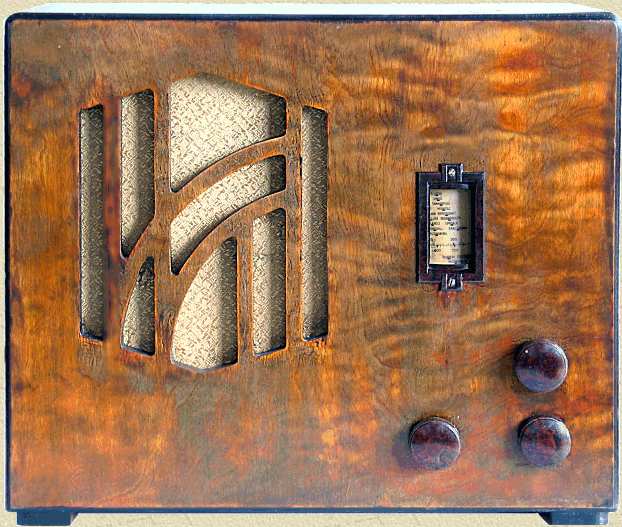

Deze compacte houten tafelradio is een Zweedse Kungs Radio type 302A uit 1936.

De kast is gefineerd met kwartiers gesneden notenhout waardoor de karakteristieke spiegels (donkere en lichte vlekken) ontstaan.

De bediening van het toestel gaat via 3 draaiknoppen. De bovenste knop is de golflengteschakelaar (LG, MG), de linker knop is voor het afstemmen en de rechter knop is voor Aan/uit en Volume. Aan de achterkant zit een knopje voor het instellen van de terugkoppeling, hiermee kan de detector worden nageregeld.

Albin Andersson, 1878-1961

	Hoofdontwerper Helge Lundvall

De Zweedse fietsenfabriek van de gebroeders Albin en Axel Andersson is opgericht in 1907 en start in 1932 met de produktie en verkoop van radiotoestellen in Göteborg. In 1940 wordt een radioproduktie van 10.000 stuks behaald. In 1941 wordt een filiaal geopend in Norrköping, uiteindelijk zijn er 9 winkels verspreid over geheel Zweden (Borås, Hälsingborg, Jönköping, Landskrona, Malmö, Norrköping, Stockholm, Örebro en Östersund) waar de rijwielen en radio's van de gebroeders Andersson worden verkocht.

De hoofdconstructeur was Helge Lundvall, afkomstig van Luxor. In 1955 wordt de radioproduktie gestaakt wegen faillissement.

Luidsprekerdoek 3x3 cm

Dit toestel is geschikt voor gelijkstroom- en wisselstroomnetten, inclusief 25 Hz bedrijf.

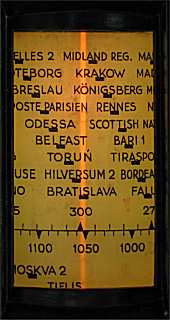

De trommelschaal heeft stationsnamen
en een lichtstreep als aanwijzer

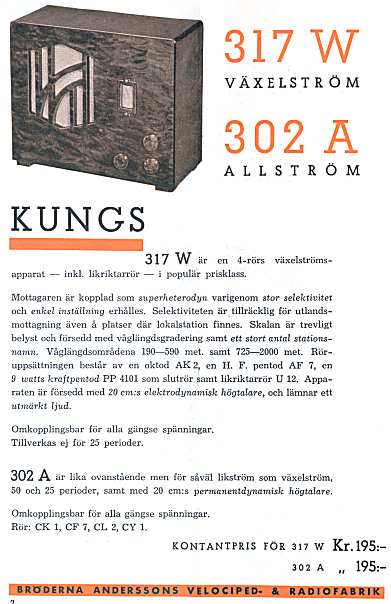

Een wisselstroom versie met de buizen AK2, AF7, PP4101 en U12 was ook verkrijgbaar, het typenummer hiervan is 317W. De batterijversie is de Kungs 310B met de buizen KK2, KF4, KC3 en KDD1.

De 302A en 317W waren de populaire modellen van Kungs in 1936. Maar men leverde ook luxe radio's met h.f. versterking en een 9 Watt eindversterker, zoals de Kungs 477A. Een radio-grammofoon en een consolemodel stonden in 1936 ook in de Kungs radiocatalogus.

Deze radio is in 2009 gerestaureerd.

Een van de winkels van Kungs begin jaren '50

Kungs 477A, buizen CF3 (2x), CK1, CBC1, CL2 (2x), CY1, U920

Kungs rijwielmascotte

SPECIFICATIES EN GEGEVENS

Merknaam

Kungs Radio, Göteborg

Fabrikant: Bröderna Anderssons Velociped- & Radiofabrik

Land van herkomst

Zweden

Eigennaam

geen

Type

302A

Serienummer

19950

Bouwjaar

1936

Toepassing

omroepontvanger

Golfbereik

MG 190-590 m en LG 725-2000 m

Afstemming

een-knops afstemming door middel van twee gekoppelde variabele luchtcondensatoren

Schalen

trommelschaal met lichtwijzer en stationsnamen

Schakeling

meng + det + lf

Aantal kringen

Middenfrequentie

128 kHz

Antenne

aansluiting voor externe antenne en aarde

Aantal buizen

Type buizen

Tungsram TCK1, TCF7, TCL2, TCY1
schaallampje 4,5 V-0,35 A

Voedingsspanning

	110, 125, 135, 150, 220, 235, 245 of 260 V gelijkspanning of wisselspanning 25 tot 50 Hz
	spanning instelbaar d.m.v. draaischakelaar

Gloeistroom

200 mA

Luidspreker

type 5370, elektrodynamisch, 20 cm, opgebouwde trafo

Chassis

	metaal, chassisnummer 19950
	Zweeds patent nr. 55413
	uitgangsvermogen 1,5 Watt

Behuizing

houten kast

Afmetingen bxhxd

37x31x17 cm

Gewicht

9 kg

Verkoopprijs

Kr 195 (Zweden)

Geschatte waarde

€

Productieperiode

1936-1937

Seriegrootte

onbekend

Bijzonderheden

universele voeding

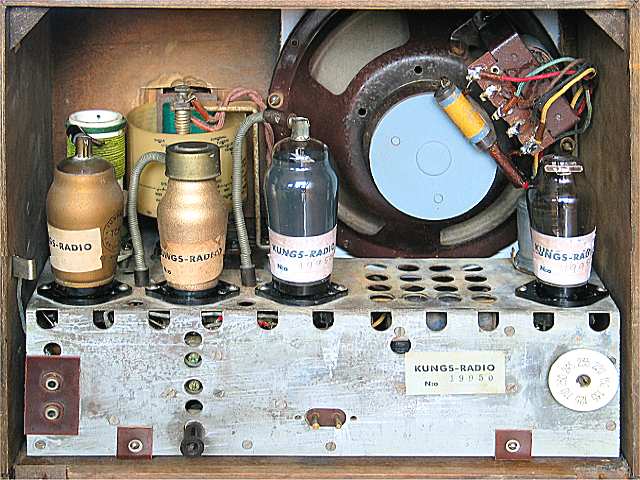

Op het hoge chassis staan 4 buizen, links de mengbuis (met de antennespoel er vlak achter), dan de roosterdetetector (met de afstemschaal op de achtergrond), de eindbuis en geheel rechts de gelijkrichter. Recht onder de detectorbuis is het knopje voor de terugkoppeling zichtbaar

Technisch gezien gaat het bij dit toestel om een superheterodyne ontvanger, gevolgd door een klassieke roosterdetector met terugkoppeling.

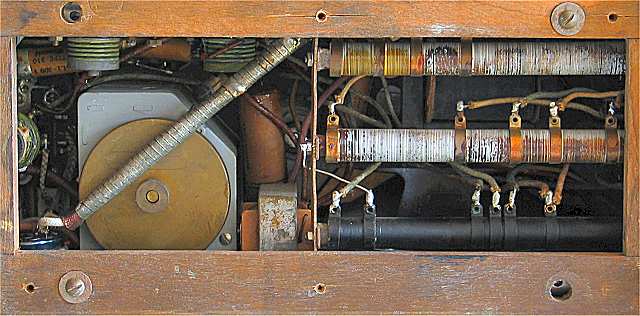

De onderkant van het chassis is bereikbaar via het serviceluik. Uiterst links de oscillatorspoel, dan de afstemcondensator, erboven de twee spoelen van het m.f. bandfilter. Ernaast de smoorspoel van de roosterdetector. Rechts de draadweerstanden t.b.v. de voeding

Ook de netvoeding is bijzonder door de uitgebreide instelmogelijkheden van 110 tot 260 volt AC en DC. Een stabilisatiebuis voor de gloeistroom was in 1936 gebruikelijk maar is in dit toestel niet toegepast. In plaats hiervan kan de netspanning op 8 verschillende waardes worden ingesteld. Ook 25 Hz bedrijf is mogelijk dankzij een zeer ruim uitgevoerde smoorspoel.

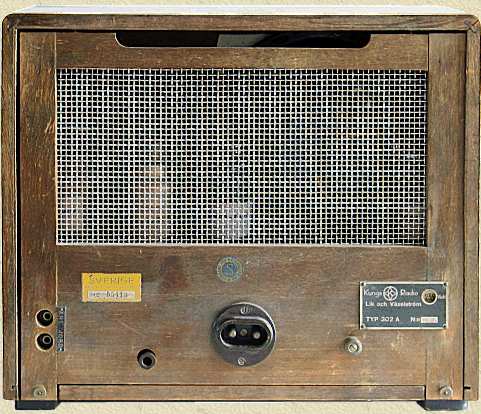

Links de aansluitbussen voor Aarde en Antenne, dan de instelknop voor de terugkoppeling en rechts het typeplaatje met een opening waardoor de ingestelde waarde van de netspanning zichtbaar is

Omdat roosterdetectie wordt toegepast is de normale AVR schakeling niet goed mogelijk. In plaats hiervan is een handmatige volumeregeling gebruikt die enerzijds het antennesignaal verzwakt, en anderzijds de versterking van de mengbuis regelt. De detector is voorzien van tegenkoppeling, deze kan met een knopje aan de achterkant van het toestel vast worden ingesteld.

Dit soort schakeling werd na 1936 niet meer toegepast door de komst van combinatiebuizen zoals de CBL1. Hiermee is diodedetectie en AVR mogelijk zonder dat het aantal buizen hierdoor toeneemt.

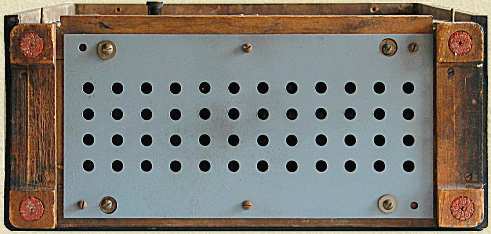

De onderkant van de Kungs 302A, het serviceluik is een zware metalen plaat

De eindbuis is een speciaal type voor 110 volt bedrijf (CL2). Wanneer de netspanning hoger is dan 200 volt wordt de uitgangstransformator omgeschakeld zodat de aanpassing eindbuis-luidspreker steeds optimaal is.
