Philips 2108 "Troubadour" luidspreker

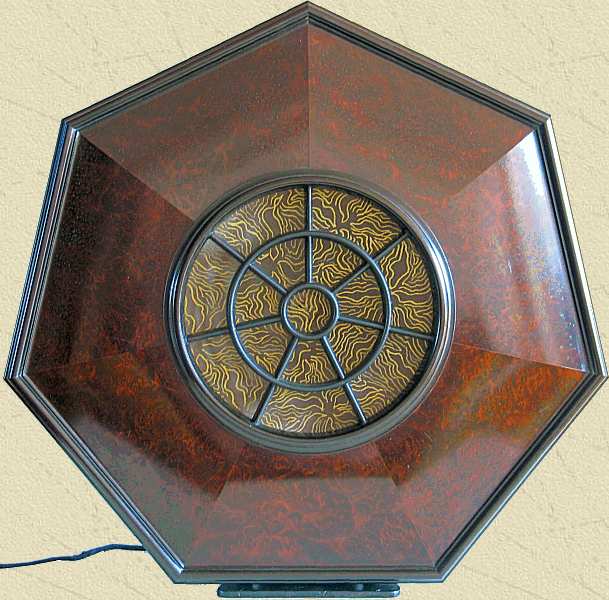

Deze Philips Troubadour type 2108 is een vroege elektro-dynamische luidspreker.


Goudbrokaat doek 3x3 cm
 (Ben Dijkman)


Philips C443

Dit type luidspreker geeft in principe een beter geluid vergeleken met de in de jaren '20 gebruikelijke elektro-magnetische weergevers. Hiervoor is echter meer vermogen nodig. Eind 1928 bracht Philips een baanbrekend radiotoestel op de markt, de Philips 2511. Dit toestel levert voldoende vermogen om een elektro-dynamische luidspreker aan te sturen dankzij een nieuwe 6 Watts eindbuis, de Philips C443.

De luidspreker is voorzien van een permanente magneet, zodat een aparte voeding niet nodig is.

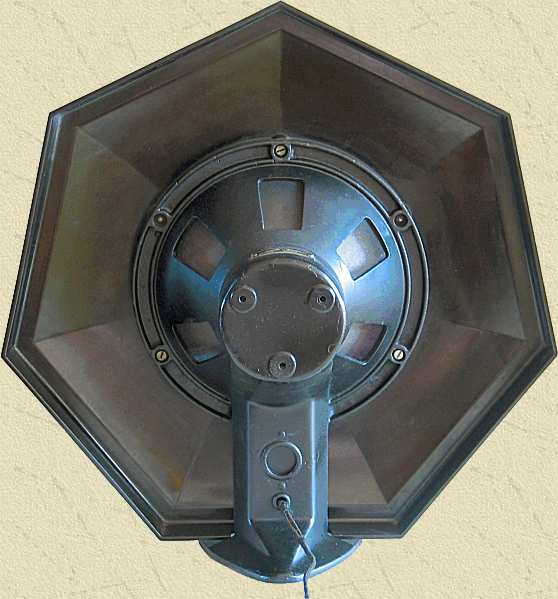

De luidspreker zelf is gemonteerd op een 7-kantig klankbord van bruin-zwart bakeliet met een diameter van 48 cm. Aan de voorkant is het bakeliet voorzien van een rood-bruin gemarmerd patroon. Het luidsprekerframe is gemaakt van gegoten aluminium, en vormt een geheel met de voet. Het spinnewebdoek is voorzien van een grillig goudkleurig motief.


Advertentie uit 1929 waarin onder meer de Philips Troubadour wordt aangeboden in combinatie met het radiotoestel type 2511

Een variant is de Philips 2109. Deze heeft een ingebouwde aanpassingstransformator en aan de achterzijde een stekker waarmee gekozen kan worden tussen een lage en hoge impedantie. Hierdoor is het mogelijk om deze luidspreker ook aan te sluiten op een toestel met hoogohmige uitgang, b.v. de Philips 2531.

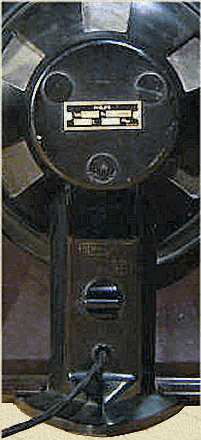

Achterkant Philips 2109 met omschakelaar voor hoge (6000 0hm) en lage (20 ohm) impedantie

Folder uit 1930 voor deze luidspreker in combinatie met het radiotoestel 2531 ->

Deze luidspreker is in 2009 gerestaureerd.

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland
Eigennaam Troubadour
Type 2108
Serienummer 3844
Bouwjaar 1930
Toepassing luidspreker voor omroepontvanger
Chassis
gietaluminium, 25 cm, elektrodynamisch systeem 6 Watt
permanente magneet
impedantie 20 ohm
Behuizing
Philite klankbord, 7-kantig
bedrukt met bruin arbolietmotief
Afmetingen bxhxd 48x48x16 cm
Gewicht 5 kg
Verkoopprijs Hfl 85, Philips 2108
Hfl 92,50, Frs 220 (F), Philips 2109 met aanpassingstrafo
Geschatte waarde 220
Productieperiode 1929-1932
Seriegrootte onbekend
Bijzonderheden vroege elektro-dynamische luidspreker


Bij deze vroege uitvoering zit het typeplaatje boven op de magneet, en is de schroefdraad voor de bevestigingsbouten van de magneet en het klankbord door het frame heen getapt
