Philips Nr. 4180 "Philector"

In 1931 brengt Philips een regelbare scheidingskring op de markt die het mogelijk maakt om ook met een eenvoudige een- of tweekrings radio ontvanger twee stations, die op een naburige golflengte uitzenden, toch gescheiden te kunnen ontvangen.  Dit was nodig omdat in die tijd het aantal radiostations flink toenam, terwijl selectieve ontvangers in Europa nog zeer kostbaar waren.

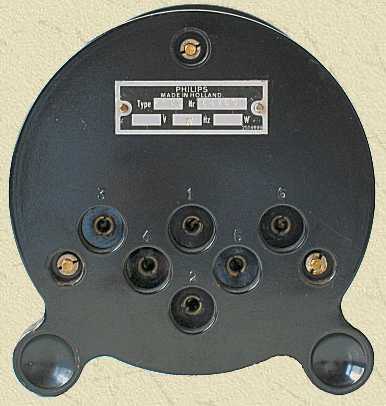

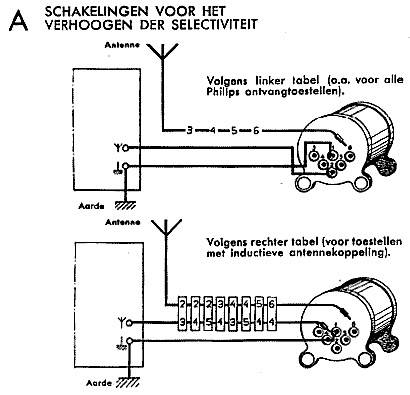

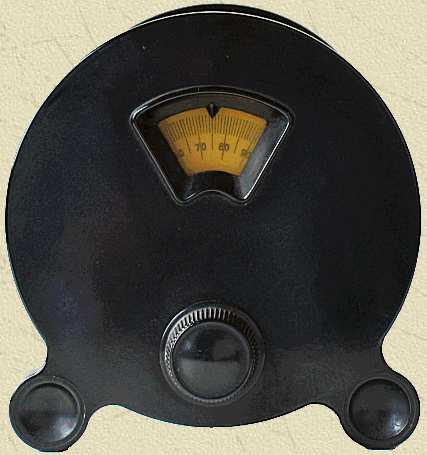

Deze scheidingskring is ontwikkeld door Ir. E.W. Ott en heeft een kokervormige behuizing met twee bakelieten uiteinden. Voorop zit een afstemknop met een cijferschaaltje. In de behuizing is achter de kleine afstemcondensator een luchtspoel met verschillende aftakkingen aangebracht. De condensator en de spoel vormen een afgestemde kring, via de aftakkingen kunnen zowel de ontvangstantenne als de ontvanger optimaal worden aangesloten. Aan de achterkant zijn zes stekkerbussen aangebracht voor de verschillende aansluitmogelijkheden. Bij gebruik als zeefkring (tekening A) wordt bus 1 verbonden met de aardaansluiting van de ontvanger. Als de stekker uit bus 1 wordt getrokken is de zeefkring niet meer actief.

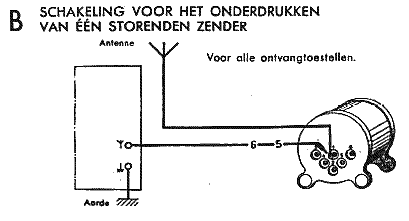

Behalve als zeefkring kan de Philector ook worden ingezet als sperkring, zie hiervoor tekening B. In deze toepassing wordt niet afgestemd op de te ontvangen zender, maar wordt getracht de storende zender zoveel mogelijk te onderdrukken. In dit geval wordt de antenne verbonden met bus 1, de ontvanger met bus 6 of 5.

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland
Eigennaam Philector, "Biggetje"
Type 4180
Serienummer 54729
Bouwjaar 1933
Toepassing voorzetapparaat voor omroepontvanger
Golfbereik 200-600 m
Afstemming
enkelvoudige luchtcondensator 250 pF
Isolantite verliesvrij isolatiemateriaal
Schalen cirkelvormige schaal 0-100 met vaste wijzer
Schakeling LC
Aantal kringen 1
Middenfrequentie geen
Antenne 6 aansluitingen aan achterzijde, gemerkt 1 t/m 6
Aantal lampen geen
Type lampen n.v.t.
Voedingsspanning geen
Gloeispanning n.v.t.
Chassis alle onderdelen zijn gemonteerd op 3 messing draadeinden
Frontplaat venster t.b.v. afstemschaal
Behuizing
zwart Philite eindstukken met elk 2 holle pootjes

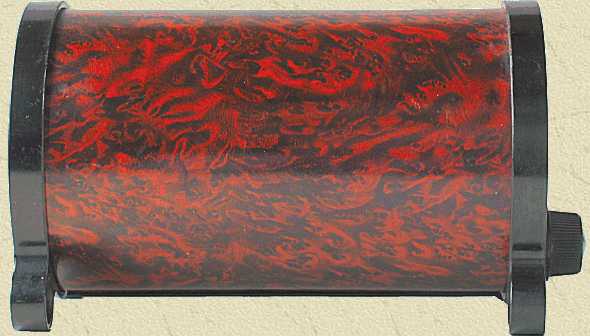

gevlamde Arbolite ombouw
messing sluitstrip aan de onderzijde
Afmetingen bxhxd 13x13x23 cm
Gewicht 1 kg
Verkoopprijs Hfl 19,50, RM 35 (D)
Geschatte waarde 200
Productieperiode 1931-1933
Seriegrootte
Bijzonderheden
gecombineerde zeef- en sperkring
markante vormgeving

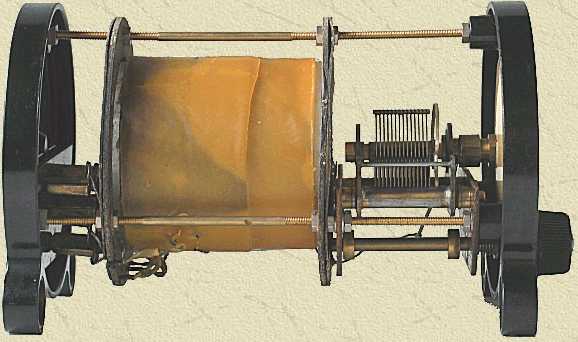

De luchtspoel plus afstemcondensator
