Philips B7X82A

De B7X82A is een luxe Bi-Ampli omroepontvanger uit 1958. Deze radio lijkt veel op de B6X72A uit 1957, maar is wat fraaier uitgevoerd.


Philips B6X72A uit 1957, buizen ECC85, ECH81, EF89, EF85, EABC80, EL84, EL86, EM80, EZ80


Luidsprekerdoek 3x3 cm


EM80 afstemoog

Zo is een extra middentoon speaker, een dubbele ferrietantenne en een extra dubbeltriode in de versterkertrap gemonteerd. Verder is de voeding zwaarder uitgevoerd waardoor het uitgangsvermogen hoger is.

De vormgeving is in Scandinavische stijl, en niet gebaseerd op de bij Philips toendertijd gebuikelijke plano kast. De kast is vrij groot, 66 cm. Hierdoor is er aan de voorzijde ruimte voor drie luidsprekers die elk een gedeelte van het geluidsspectrum kunnen weergeven.

Op de voorkant van het toestel staat het Bi-Ampli merkteken. Oorspronkelijk werd dit door Philips gebruikt op radiotoestellen met twee aparte l.f. versterkers, 1 voor de hoge tonen en 1 voor de lage tonen. Met de komst van de transformatorloze eindversterker verviel het nut van 2 eindversterkers, en paste men hetzelfde logo toe om aan te geven dat in deze radio een enkele OTL versterker en meerdere luidsprekers is toegepast.


De Philips B8X72A uit 1957 heeft vrijwel hetzelfde chassis

De ronde knoppen links zijn voor Volume / Ferroceptor, rechts voor Afstemmen. De kleine draaiknopjes zijn voor de toonregeling. De toetsen voor UIT, PU, LG, MG, KG en FM. De vier knopjes boven de stationsschaal zijn voor de klank: Modeste, Fidelita, Parola en Galm effect. Na het indrukken van de "Galm effect" knop wordt de middentoon luidspreker ingeschakeld, hierdoor wordt het middengebied voller weergegeven.


De vier knopjes van de preset toonregeling

Vlak boven de druktoetsen is een afbeelding van een orkest zichtbaar waarvan de linker en rechterflank zijn afgedekt door jalouzieŽn die zich openen en sluiten door te draaien aan de toonregelknopjes. Voor het bedienen van de gadgets is intern gebruik gemaakt van 7 bedieningstouwtjes plus nog 4 bowdenkabels.

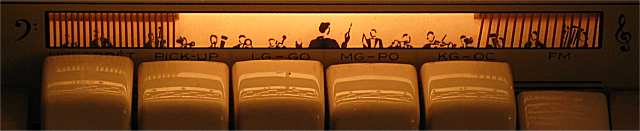

Het orkest met de jalouzieŽn die open dicht gaan via de toonregelknoppen

Het chassis is klassiek, maar wel uitgerust met een goede transformatorloze balanseindtrap. Hier is niet op onderdelen bespaard zoals bij de meeste plano toestellen wel het geval is. Zo is er een afzonderlijke triode gebruikt als fasedraaier, waarmee de vervorming bij een wat hoger uitgangsvermogen wordt beperkt. In totaal zijn 10 buizen gebruikt.

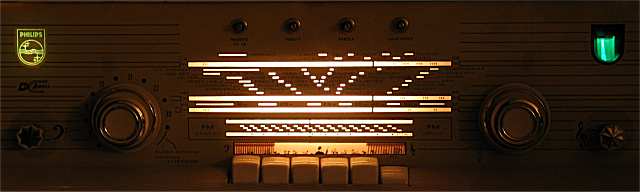

De schaalverlichting (2 lampjes, reflector en verstrooingsscherm) is uitstekend. Links is een apart verlicht Philips logo zichtbaar, rechts het afstemoog

Dit toestel is gemaakt in de Philipsfabriek te Leuven en in 2007 gerestaureerd en vervolgens geruild met Johan van Wijngaarden.

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland, gefabriceerd in BelgiŽ
Eigennaam geen
Type B7X82A-00
Serienummer PL10793
Bouwjaar 1958
Toepassing omroepontvanger
Golfbereik LG: 850-2000m, MG: 180-580m, KG: 16-50m en FM: 87-100 MHz
Afstemming
vliegwielafstemming
door middel van twee gekoppelde variabele luchtcondensatoren, FM idem
afstemoog EM80
Schalen
horizontale glazen schaal met twee wijzers, verlicht
groen verlicht Philips logo
Schakeling AM: meng + mf + det + 3xlf
FM: hf + meng + 3x mf + det + 3x lf
Aantal kringen 5 (AM), 9 (FM)
Middenfrequentie 452 kHz (AM), 10,7 MHz (FM)
Antenne
antenne en aarde aansluitingen aan achterzijde
ingebouwde dubbele ferrietantenne
ingebouwde 300 ohm dipoolantenne
Aantal lampen 10
Type lampen Philips ECC85, ECH81, EF89, EF85, EABC80, ECC83, EL86 (2x), EM80, EZ81
3 schaallampjes 8024N, 6,3 V-0,3 A
Voedingsspanning 110, 127, 145, 165, 220 en 245 Volt wisselspanning, 80 W, 50 Hz
Gloeispanning 6,3 Volt/5,7 A
Luidspreker 3 stuks: AD3690A (laag), AD3500AE (galm), AD3500AM (hoog)
Chassis
metaal
FM afstemunit A3 768 85
uitgangsvermogen 6 Watt
Frontplaat creme glazen stationsschaal en luidsprekerdoek
Behuizing
houten kast, gebeitst en gelakt
kartonnen achterwand
Afmetingen bxhxd 66x41x27 cm
Gewicht 14 kg
Verkoopprijs Hfl
Geschatte waarde Ä 50
Productieperiode 1958-1959
Seriegrootte onbekend
Bijzonderheden
drie luidsprekers, 6 Watt OTL balansversterker
aansluitingen voor PU, bandrecorder en externe luidspreker 800 ohm

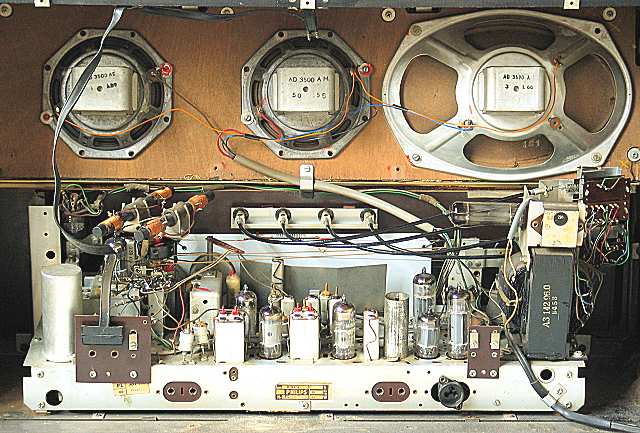

Het chassis en de luidsprekerplank zijn goed gevuld. Van links naar rechts de middentoon-, hogetoon- en basluidspreker, de afvlakcondensator, LG/MG ferrietantenne, AM afstemcondensator, m.f. versterker, detector, de l.f. versterker en de voeding. De schakelaar van de preset toonregeling is vreemd genoeg boven de voedingstrafo gemonteerd, en wordt bediend via 4 bowdenkabels

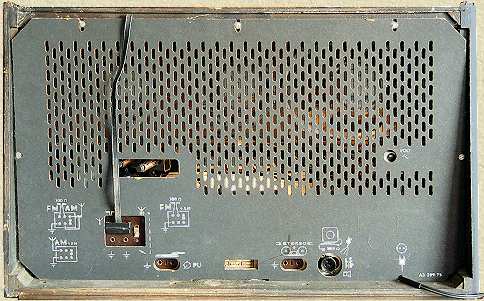

Aansluitingen voor antenne, grammofoon, bandrecorder en 800 ohm externe luidspreker

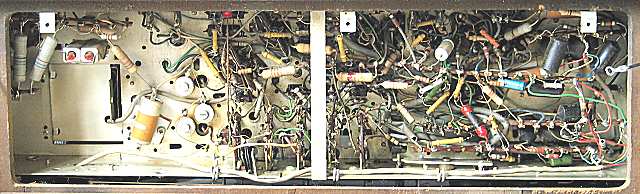

De onderkant van het chassis is zeer goed toegankelijk.

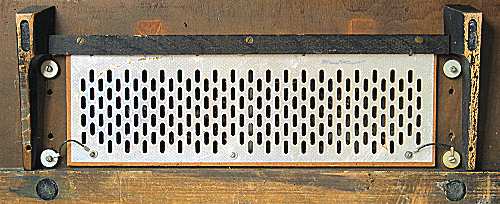

Serviceluikje aan de onderkant
