Philips BX210U

De Philips BX210U is  een klein bakelieten "universeel" 3-bands radiotoestel uit 1951. Het apparaat is redelijk gevoelig en heeft 2 ingebouwde antennes, zodat het gemakkelijk verplaatsbaar is. Het apparaat werd door Philips aangeprezen als "tweede toestel".


De Siera uitvoering heet S381U


Philips BX210U-00


Philips BR217U, foto Radios Brasileiros


Voorloper is de Philips BX200U uit 1950, met dezelfde buizenbezetting als de BX210U

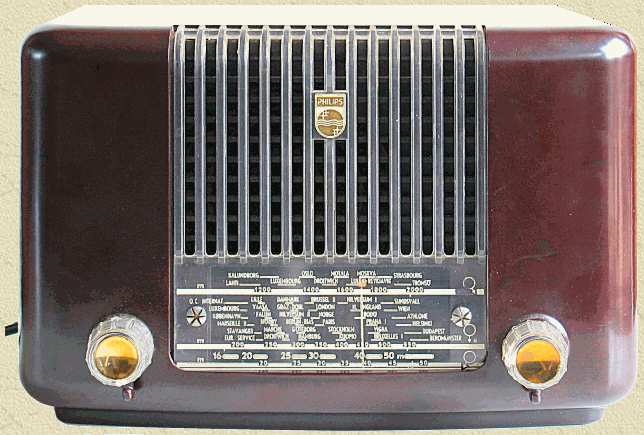

De bediening gaat met 2 draaiknoppen, elk voorzien van een extra krukje aan de onderzijde. Links is voor volume/netschakelaar plus toonschakelaar, rechts voor afstemming plus golfgebiedschakelaar.

De draaiknoppen zijn uitgevoerd in transparante kunststof, evenals de gecombineerde luidsprekergrille / stationsschaal. Kleurcode van het bakeliet is MG (gevlamd), de standaard uitvoering -00 heeft kleurcode MD (effen) en is gedeeltelijk wit gelakt. Het toestel is ook geleverd in bruinrood.
De Siera uitvoering van dit toestel heet Siera S381U.

De voorloper van deze radio is de BX200U uit 1950. Beide toestellen staan bekend om de enorme warmteontwikkeling waardoor de bovenkant van de kast gloeiend heet wordt bij gebruik. Dit komt deels doordat de eindbuis op vol vermogen staat ingesteld, met een uitgangsvermogen van bijna 4 Watt. Totaal wordt 43 Watt verstookt in dit kleine toestel, zelfs nog iets meer als bij de grootvader van de "U" radio's, de 204U.

De ingebouwde raamantenne van de BX210U heeft slechts 1 winding, waardoor het aantal zenders dat storingsvrij kan worden ontvangen zonder externe antenne vrij beperkt is. Bij het volgende model (BX221U uit 1952) heeft Philips gebruik gemaakt van een ferrietstaaf.

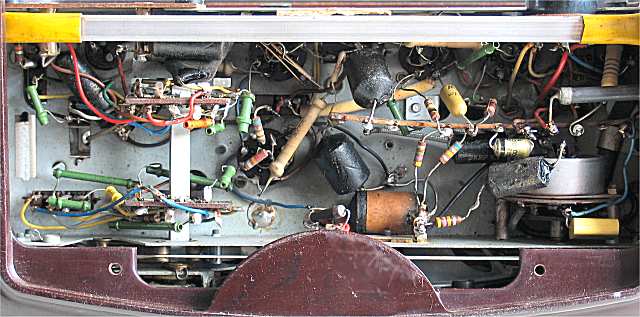

Deze radio is in 2004 gerestaureerd, hierbij is een weerstandje vervangen (was niet origineel). In een eerder stadium was de afvlakelco en de ratelcondensator al eens vervangen. Omdat het apparaat altijd in een droge ruimte heeft gestaan zijn de zwarte teercondensatoren nog prima. Zelfs de beruchte koppelcondensator naar de eindbuis deed z'n werk nog naar behoren, maar is in 2010 toch maar vervangen.

De Braziliaanse Philips BR217U (zie foto links) heeft alleen MG en KG. Er is ook een Noorse versie gemaakt, de Philips BN217U.

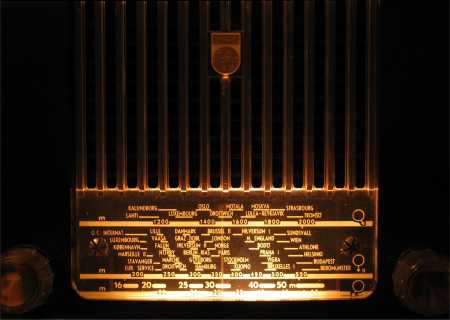

De stationsschaal en grille zijn fraai verlicht door een lampje midden onder

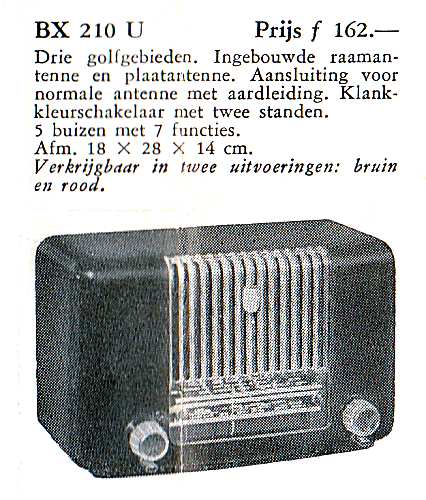

Afbeelding uit de Philips folder

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland, gefabriceerd in België
Eigennaam geen
Type BX210U-10
Serienummer L12258
Bouwjaar 1951
Toepassing omroepontvanger
Golfbereik 16–50, 185-580 en 1150-2000 meter
Afstemming afstemming door middel van twee gekoppelde variabele luchtcondensatoren
Schalen horizontale plexiglas schaal met metalen draadwijzer, verlicht
Schakeling meng + mf + det + 2x lf
Aantal kringen 5
Middenfrequentie 452 kHz
overall bandbreedte 12 kHz
Antenne
raamantenne voor LG en MG
plaatantenne voor KG
antenne en aarde aansluiting aan achterzijde
Aantal lampen 5
Type lampen Philips UCH42, UF41, UBC41, UL41, UY41
gloeilampje 8097D-00 19V, 97 mA
Voedingsspanning
127 en 220 volt instelbaar, 43 W, AC/DC
door overbrugging van weerstand R3 ook 110 en 200 volt
Gloeistroom 100 mA serieschakeling
Luidspreker
magnetodynamisch 12 cm, 5 ohm, type Philips 9742X
resonantie in kast 180 Hz, 9 dB
Chassis
metaal, chassisnr. 5906
uitgangsvermogen 3,5 watt
Frontplaat vertikale grille van doorzichtig perspex
Behuizing
bruinrode bakelieten kast, ook leverbaar in bruin
doorzichtige perspex knoppen
kartonnen onder- achterwand uit een stuk
Afmetingen bxhxd 29x19x16 cm
Gewicht 2,5 kg
Verkoopprijs Hfl 190, SFr 252, later Hfl 162
Geschatte waarde € 80
Productieperiode 1951-1952
Seriegrootte onbekend
Bijzonderheden ingebouwde raamantenne voor LG en MG plus ingebouwde plaatantenne voor KG

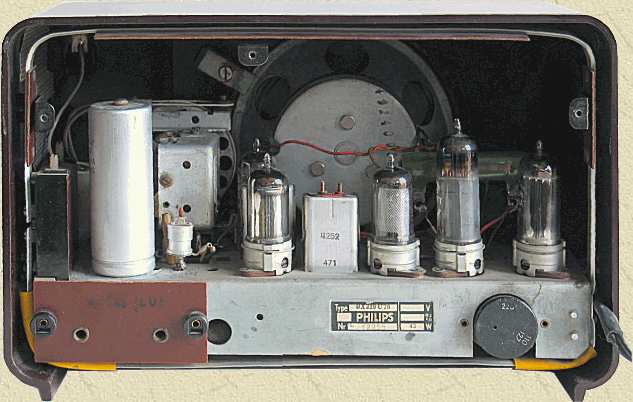

De raamantenne is uitgevoerd als een in een rechthoek gebogen aluminium strip achterop het chassis. De antennespoelen zitten in het zwarte kastje waarop de uiteinden van de raamantenne zijn vastgeschroefd. De KG plaatantenne is een stukje aluminiumfolie dat links boven tegen de binnenkant van de kast is geplakt

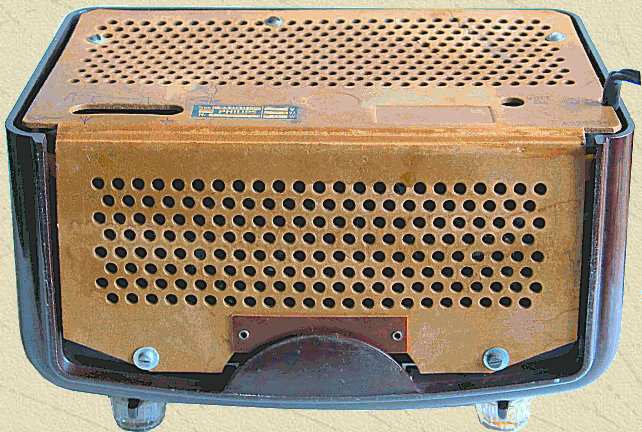

De achter- en onderkant bestaat uit een gevouwen stuk geperforeerd karton

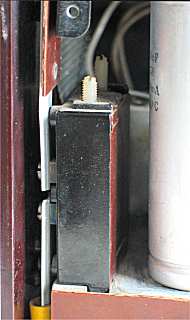

Antennespoeldoos t.b.v. de raamantenne
