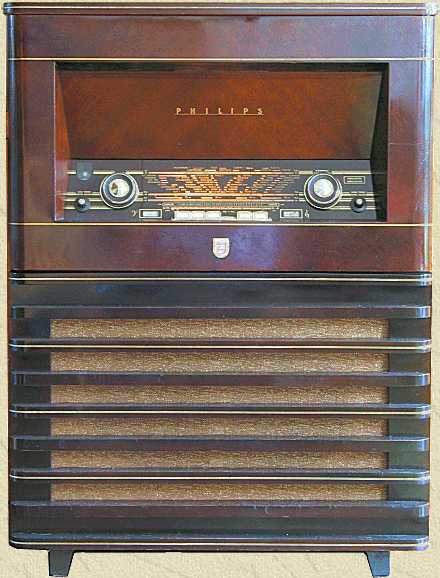

Philips F5X62A

De Philips F5X62A is een mono radiogrammofoon uit 1956. Dit toestel is indertijd afgeleverd met een Philips bandrecorder in plaats van de gebruikelijke platenwisselaar. Het volledige typenummer van deze variant is F5X62A/02.


Afstemoog EM80


Luidsprekerdoek 3x3 cm

Begin jaren '60 heeft de eigenaar van het meubel de ingebouwde bandrecorder vervangen door een Philips AG1015 stereo platenwisselaar.

De radio wordt bediend door middel van 4 draaiknoppen, LAGE TONEN, VOLUME, AFSTEMMING en HOGE TONEN. De 6 druktoetsen zijn voor UIT, PU, LG, MG, KG en FM. De stand van beide toonregelaars wordt aangegeven door "diafragma indicatie", dit zijn twee rechthoekige venstertjes met vertikale lamellen die zich meer of minder openen. Philips betitelde dit als de "video-tone klankkleurregeling".


DM71 niveauindicator

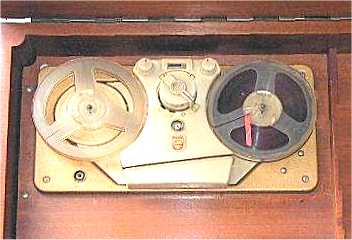

Philips AG8001 inbouw bandrecorder

Dit meubel is gebouwd bij Philips Leuven. Het is eigendom van Jacco Faas en is in 2005 gerepareerd.

Mede door de ruime kast en balans-eindversterker klinkt deze radio-grammofoon zeer plezierig.

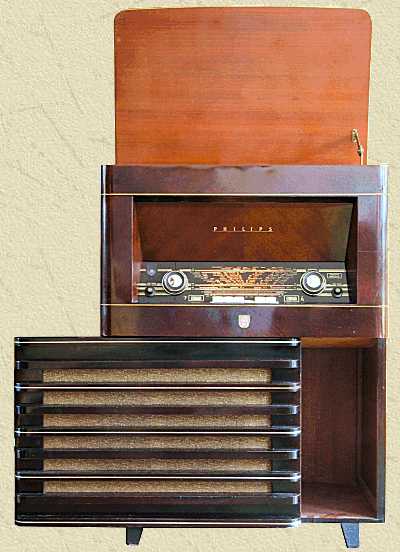

Rechts naast het luidspreker compartiment is ruimte over voor het opbergen van een aantal platen. Door het luidsprekerrooster naar links te schuiven is deze opbergruimte bereikbaar.
Rechts naast de bandrecorder is een aflegvak voor banden en andere toebehoren.

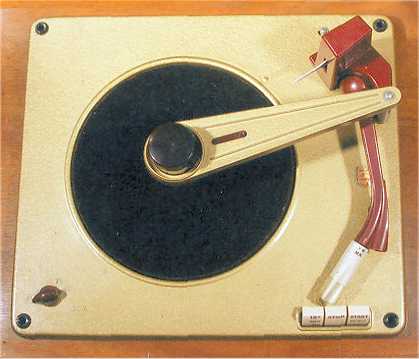

 Rechts de Philips AG1003 mono platenwisselaar voor inbouw

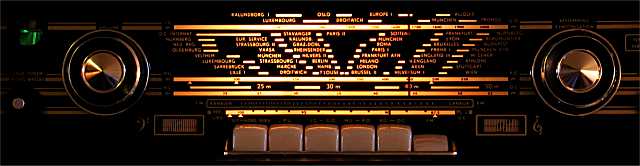

Goede schaalverlichting door twee lampjes, een reflector  plus een diffusor


De video-tone klankleurregeling

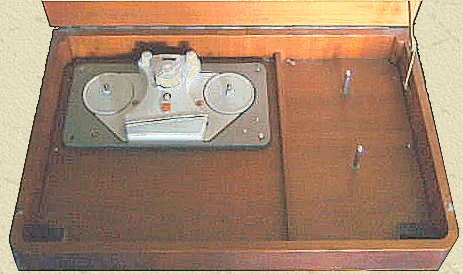

Met Philips AG8001 bandrecorder

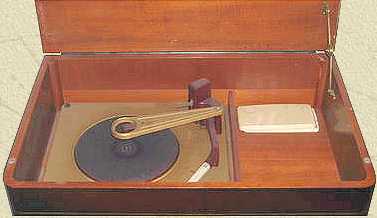

Met Philips AG1003 platenwisselaar. Onder het witte klepje past de 45-toeren wisselpen plus 2 toonopnemers

SPECIFICATIES EN GEGEVENS
Merknaam Philips' Gloeilampenfabrieken NV, Eindhoven
Land van herkomst Nederland
Eigennaam geen
Type F5X62A/02
Serienummer A 35107
Bouwjaar 1957
Toepassing omroepontvanger en magnetofoon
Draaisnelheid 33 1/3, 45 en 78 t/min
Plaatdiameter 17-30 cm
Arm plastic arm
Element
type Philips AG3010 mono, 2-naalden M en N naast elkaar gemonteerd plus AG3025 met diamant
kristalelement, smal model, crème
naalddruk 12 g
Golfbereik FM 87,5-100 MHz, KG 24,4-51,7 m, MG 186-578 m, LG 1150-2000 m
Afstemming AM afstemming door middel van twee gekoppelde variabele luchtcondensatoren, FM idem
Schalen 4 horizontale schalen, 2 wijzers
Schakeling AM: meng + mf + det + 4xlf
FM: hf + meng + 2xmf + det + 4xlf
Aantal kringen 5
Middenfrequentie
452 kHz (AM) en 10,7 MHz (FM)
overall bandbreedte AM: 9 kHz
Antenne
ingebouwde FM dipoolantenne aan achterzijde kast
via achterzijde verstelbare ferroceptor antenne
aansluiting voor externe antennes en aarde aan achterzijde
Aantal buizen 9, plus 3 voor de bandrecorder
Type buizen Philips ECC85, ECH81, EF89, EF85, EABC80, EL84, EL86, EZ81, EM80
schaalverlichting 2 lampjes Philips 8024N 6,3 V/0,3 A

bandrecorder Philips ECC83, ECL80, DM71

Voedingsspanning 110, 127, 145, 165, 220 of 245 V wisselspanning 50 Hz, 97 Watt
Gloeistroom 5,1 A
Luidspreker Philips AD3800AM, 800 ohm, 20 cm rond

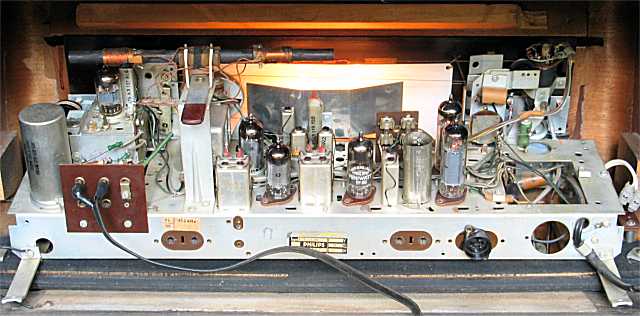

Chassis
versie /00: Philips AG1003/75 platenwisselaar
8 Watt asynchroonmotor
versie /02: Philips AG8001/05 inbouw magnetofoon
speelt 2x 45 minuten op langspeelband
Frontplaat
verlichte glazen afstemschaal met bruin/goud opdruk
luidsprekerdoek achter 9 horizontale houten sierbalkjes
Behuizing
multiplex kast afgewerkt met gelakt noten fineer en gouden biesjes
magnetofoon (of platenwisselaar) via bovenzijde van de kast bereikbaar via een klep
verschuifbare frontplaat waarachter een platenvak

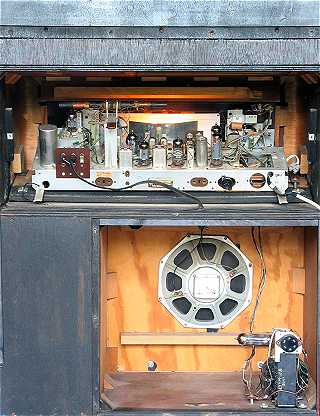

luidspreker plus voeding gemonteerd in open klankkast
Afmetingen bxhxd 61x87x40 cm
Gewicht  kg
Verkoopprijs Hfl 898 met recorder, Hfl 798 met platenwisselaar
Geschatte waarde € 60
Productieperiode 1956-1959
Seriegrootte onbekend
Bijzonderheden
jaren '50 radio-grammofoonmeubel
transformatorloze eindversterker 800 ohm
aansluiting voor grammofoon, extra luidspreker en bandrecorder
opzetstuk voor 45-t platen optioneel verkrijgbaar

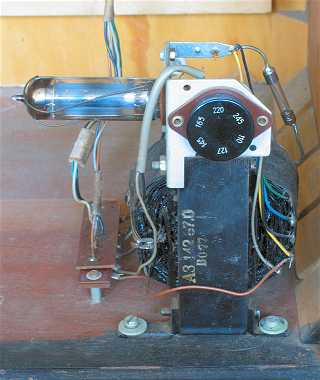

Het radiochassis mist de netvoeding, deze is op de bodem vastgeschroefd
