Philips HX454A

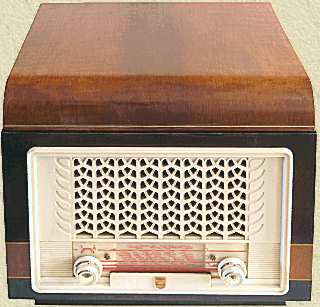

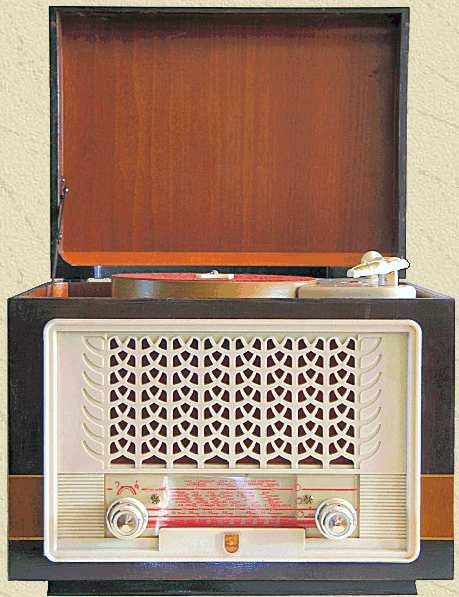

Een radio-grammofoon uit 1956 in een houten kast met een wit Philite sierfront. Dichtgeklapt is de grammofoon niet meer zichtbaar.

Links voor zit de volumeregelaar met aan/uit schakelaar en daarachter de toonregelaar, rechts de afstemknop met daarachter de golfgebied schakelaar.  Onder de klep zit links de PU/Radio schakelaar en rechts een schuif om een van de 3 draaisnelheden in te stellen. Door de weergavekop te draaien wordt deze ingesteld voor Normaal of Micro groeven. De grammofoon slaat automatisch af aan het eind van een plaat.

Dit toestel is de opvolger van de Philips HX424A uit 1952. Er zijn nauwelijks verschillen, eigenlijk zijn alleen het gaatjespatroon in het bakelieten front en de knoppen anders. De kast is in 2 kleuren uitgevoerd.

Een variant zonder LG maar met 2 KG banden is de Philips HX458A.

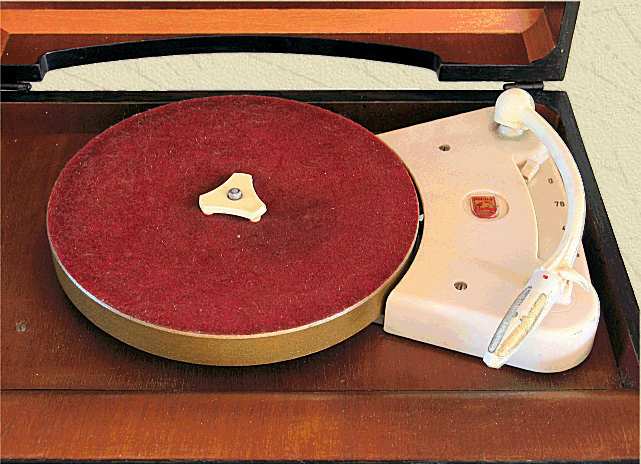

De draaitafel is een Philips AG2102 dek

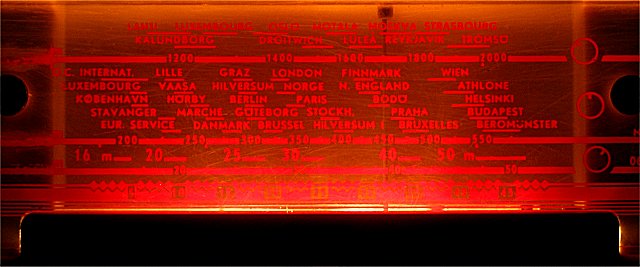

De stationsschaal wordt van onderuit door 1 lampje verlicht

Het toestel is in 2009 gerestaureerd en is eigendom van Johan van Wijngaarden





<- Luidsprekerdoek 3x3 cm

SPECIFICATIES EN GEGEVENS

Merknaam Philips' Gloeilampenfabrieken NV, Eindhoven
Land van herkomst Nederland, gemaakt in Leuven (B)
Eigennaam geen
Type HX454A
Serienummer PL12315
Bouwjaar 1956
Toepassing radio en grammofoon
Golfbereik KG 16,5-50,5 m, MG 185-580 m en LG 1150-2000 m
Afstemming een-knops afstemming door middel van twee gekoppelde variabele luchtcondensatoren
Schalen verlichte schaal met wijzer
Schakeling meng + mf +det + 2xlf
Aantal kringen 5
Middenfrequentie
452 kc
bandbreedte 12 kHz
Antenne aansluiting voor externe antenne en aarde
Draaisnelheid 33, 45 en 78 t/min
Plaatdiameter maximaal 30 cm
Arm plastic arm met ingelijmde aluminium buis
Element
type Philips AG 3010 mono, 2-naalden M en N naast elkaar gemonteerd
kristalelement, smal model, crème
naalddruk 12 g
Aantal buizen 5
Type buizen
Philips UCH42, UF41, UBC41, UL41, UY42 (of UY41)
schaalverlichtingslampje 8097D-38
Voedingsspanning
110, 127 of 220V wisselspanning, 53 Watt, 50 Hz
instelbaar d.m.v. spanningscaroussel
Gloeistroom 100 mA
Luidspreker
ingebouwd, magnetodynamisch, type Philips 9768X,  17 cm, 5 ohm
later Philips AD3700X
Chassis
Philips AG2002-75 dek
2 polige asynchroonmotor, 6 W, 50 Hz
aandrijving via meervoudige motorpoelie en rubber tussenwiel op buitenkant van de draaitafel
gegoten aluminium draaitafel 20 cm
metalen radiochassis
uitgangsvermogen 3,5 Watt
Behuizing
houten kast met bovenklep, tweekleurig gelakt
creme Philite front
kastnummer 194
Afmetingen bxhxd 38x29x31 cm
Gewicht 7,2 kg
Verkoopprijs Hfl 345
Geschatte waarde € 60
Productieperiode 1955-1957
Seriegrootte onbekend
Bijzonderheden kleinere radio-grammofoon

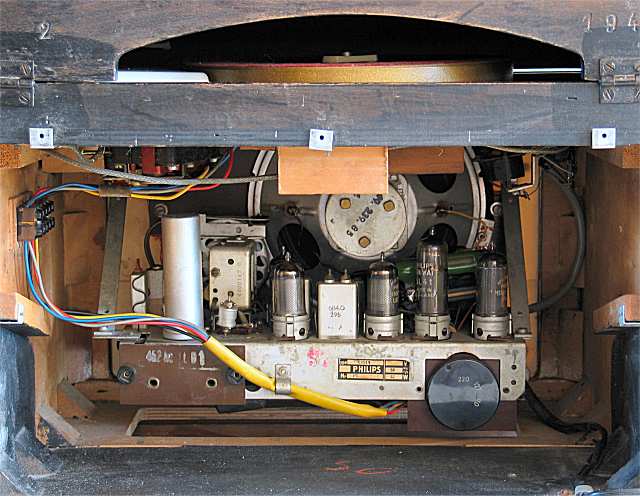

Het radiochassis is met twee metalen beugels tegen het Philiten front vastgezet. Links boven de aandrijfmotor van de grammofoon

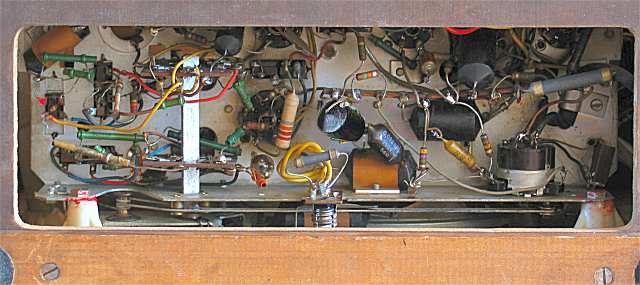

Via het service luik aan de onderzijde kunnen de meeste onderdelen worden bereikt

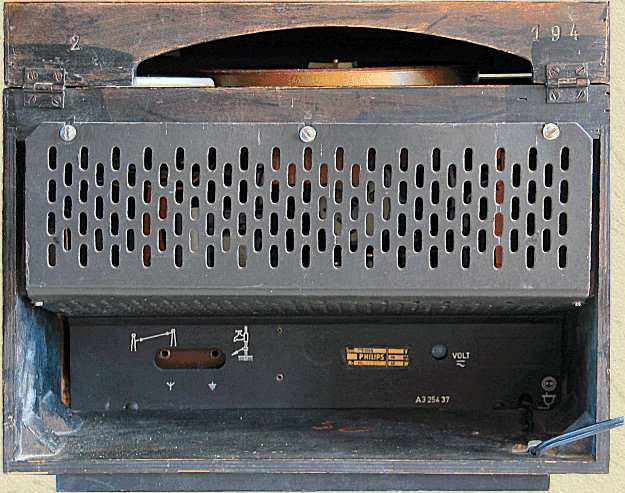

Het toestel heeft een gevouwen achterwand

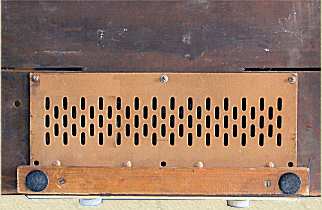

Serviceluikje

Philips HX454A

Philips AG2002
