Philips L3X81T


Ook bij Philips werd de draagbare radio in de jaren '50 geassocieerd met een picknick, hier de Philips L4X95T uit 1959


De eerste Philips all-transistor radio is de L3X71T "Sharpie"

Deze draagbare LG/MG radio uit 1958 is een van de eerste Philips radio's die volledig zijn uitgerust met transistoren. De Philips L3X81T heeft 7 transistors en dezelfde opbouw als de eerste all-transistor ontvanger van Philips, de L3X71T "Sharpie" uit 1957. De ontwikkelingen gingen snel, na 1959 maakte Philips geen draagbare ontvangers meer met buizen, alleen nog met transistors.

Dit apparaat is gebouwd in de Philips fabriek in Leuven.

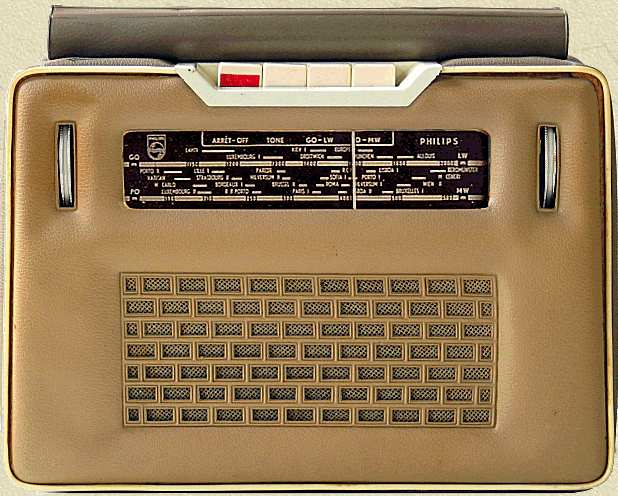

De linker knop is voor de volumeregeling, de rechter knop is de afstemknop.  De functie van de vier drukknoppen bovenop het toestel is Aan/uit, Toon, LG en MG.


Luidsprekerbekleding 3 x 3 cm

Versie -90 heeft een aansluiting voor een autoantenne aan de achterkant, versie -00 heeft deze voorziening niet.

Deze radio is in 2002 gerestaureerd. Het getoonde toestel met originele voorflap is in 2007 aangeschaft.

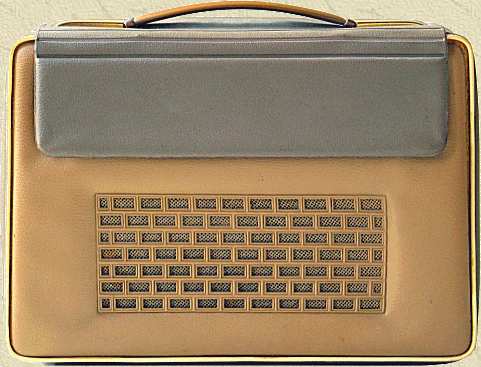

De voorflap beschermt het toestel tegen stof en lichte regenval,  en is meestal afgescheurd

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland, made in Belgium
Eigennaam onbekend
Type L3X81T-90
Serienummer PL15021
Bouwjaar 1959
Toepassing draagbare omroepontvanger
Golfbereik 185-580 en 1100-2000 m
Afstemming dubbele luchtvarco met ingebouwde vertraging
Schalen
lineaire afstemschaal met afstemkoord en wijzer
MG en LG schaal in meters en met stationsaanduiding
Schakeling meng + 2x mf + det + 3xlf
Aantal kringen 7
Middenfrequentie 452 Kc
Antenne
ferriet staafantenne 22 cm
aansluiting voor auto-antenne (-90 versie)
Aantal transistors 7 + 1 germanium diode
Type transistors Philips germanium alloy junction pnp
OC44 (ook 2N219, 2N411 of 2N412), OC45 (ook 2N218 of 2N410) (2x), OC71 (2x), OC72 (2x, gepaard), diode OA79
Batterijspanning
9 Volt
6 monocellen in gesloten plastic batterijhouder
Batterijstroom 14 mA, 50 mA piek
Luidspreker
Philips ovale luidspreker type AD3460Z
3 Watt, 5 ohm, 130-5.500 Hz, opening 90x141 mm
Chassis
metalen chassis, met dezelfde soort opbouw als bij buizen portables
de transistors zijn, net zoals dit bij buizen het geval is, rechtopstaand in het chassis bevestigd.
uitgangsvermogen eindtrap 350 mWatt
Frontplaat
plastic luidsprekerrooster
vier druktoetsen
plastic afstem- en volume draaiknoppen
Behuizing
houten kastje met lichtbruin/lever kleurig plastic bekleding
plastic beschermflap voor
plastic achterflap met schroefsluiting
plastic handgreep
kastnummer 242 59 en SLT859
Afmetingen bxhxd 28x20x9 cm
Gewicht 3,2 kg
Verkoopprijs onbekend
Geschatte waarde 50
Productieperiode 1958-1959
Seriegrootte onbekend
Bijzonderheden
een van de eerste Philips all-transistor radio's
opbouw geheel gelijk aan buizen radio's uit die tijd
vier druktoetsen: uit, toon, LG, MG
fysiologische volumeregeling

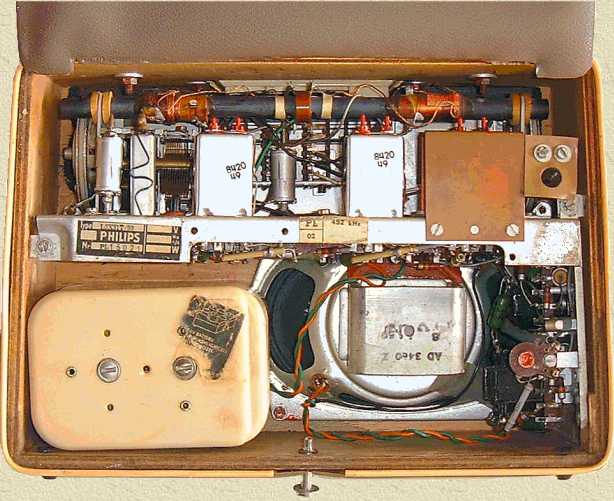

De achterklep van de radio geeft toegang tot de batterijhouder (links onder). Hier gaan zes monocellen in. Let op het metalen chassis, dit is net zo gemaakt als in buizen portables uit de jaren '50. Rechts van de luidspreker bevindt zich een metalen sub-chassis met de l.f. versterker. De twee l.f. transformatoren van de klasse B balans eindtrap (350 mW) zijn net zichtbaar.

De middenfrequent versterker van deze radio is uitgerust met OC45 of Amerikaanse 2N218 transistoren, per versterkertrap is de collector-basis capaciteit van de transistor gecompenseerd door een RC netwerkje (neutrodyne schakeling). Zie de Philips documentatie voor de juiste waarde hiervan, deze is n.l. afhankelijk van het gebruikte transistortype.

De ruststroom van de balans eindtrap is instelbaar op 3,5 mA totaal.

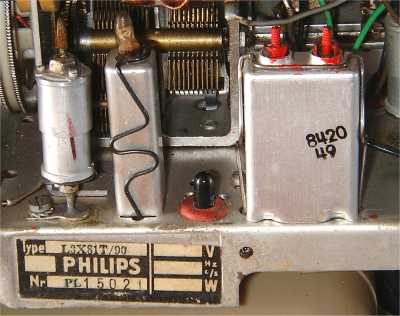

De mengtrap in detail. De OC44 zelfoscillerende mengtransistor is met een rubber tule in het chassis gemonteerd. Links de oscillatorspoel, rechts het eerste m.f. bandfilter.

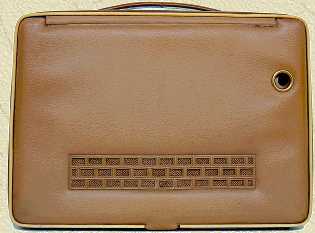

Rechts de aansluiting voor een auto-antenne
