Philips AG3020 - AG3021

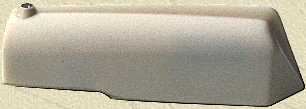

Philips AG3020

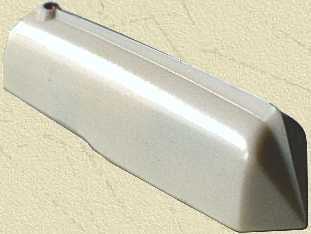

Philips AG3021

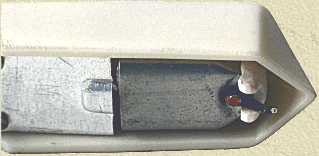

Saffier 75u (946/S12) of diamant 25 u (946/D13)

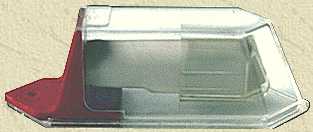

Kapje Philips AG3020

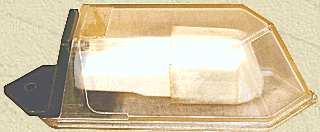

Opbergsteuntje voor Philips AG3021

Dit mono Philips Hi-Fi element AG3020 is van het magneto-dynamische type en is uit de periode 1956-1962.



AG3021 mount met beschemkapje

Het binnenwerk van dit element bestaat uit een dubbel uitgevoerd spoeltje met een U-vormig  ijzeren juk waarin een ticonal staafmagneetje kan bewegen. De bewegende massa is 3 mg. Het staafje is aan de bovenkant gelagerd in rubber (voor het richtkoppel) en aan de onderkant in PVC (voor de demping).

Omdat het element alleen een 78-toeren naald heeft, werd het meestal geleverd in combinatie met de AG3021. Dit is hetzelfde element met een micro diamantnaald. De AG3020 kan opgeborgen worden op de afgebeelde opsteekbeugel met beschermkapje.

In 1957 kostte de AG3020 Hfl 29 en de AG3021 Hfl 49. De bijbehorende transistor voorversterker is de Philips AG9005.

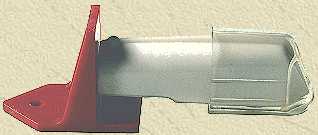

Philips AG3020 mount met beschermkap


Philips AG3021 mount met beschermkap

Specificaties

Type Force Freq Compl Output Imp Load Size Weight Stylus
MD 7-9 20,000 5x10-6 20 mV   68,000 15x20x59 15 N
