Philips AG3400 - AG3401 - AG3402 - AG3403
|
|
|
|

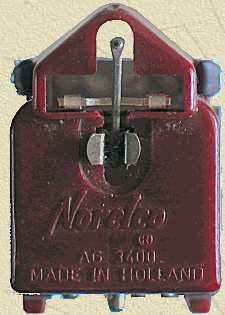

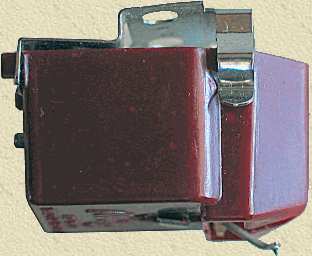

De AG3400 uit 1958 is het eerste Philips magneto-dynamische stereo pickup element.
|
|
|
De frequentiekarakteristiek loopt van 20 tot 14.000 Hz binnen 3 dB, de kanaalscheiding is beter dan 20 dB (15 db bij 10 kHz). De resonantie ligt bij 8 kHz, en bedraagt 3 dB, de effectieve massa is 3 mg.
Het element is gebouwd volgens het "moving-magnet" principe. De naald rust op een soepel plastic brugje, waarvan de twee einden elk verbonden zijn met een staafvormige ferriet-magneet opgesloten in een kokervormige spoeltje. Beide units liggen in de lengterichting in het element.
De kwaliteit van het element is goed, hoewel de resonantiepiek bij sommige voorversterkers duidelijk hoorbaar is.

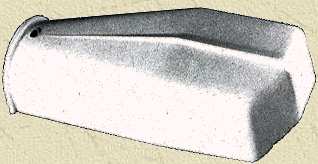

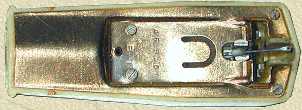

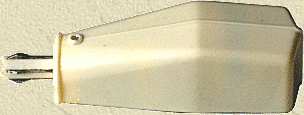

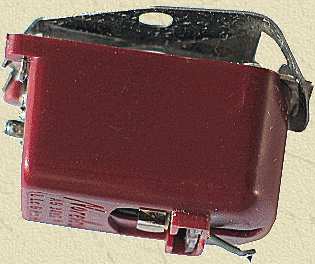

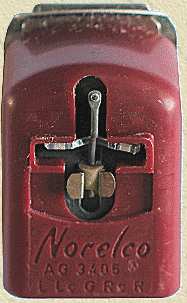

De AG3401 is hetzelfde element met een 3-polige aansluitplug, de AG3402 heeft een 5-polige plug terwijl de AG3405 een Retma mount heeft.
De AG3403 is de 78-toeren versie, hierin zit een opnemer zoals bij de AG3020.
De prijs was indertijd Hfl 69.
|
|
|
Specificaties
| Type | Force | Freq | Compl | Output | Imp | Load | Size | Weight | Stylus |
| MD | 4-6 | 20,000 | 5.3x10-6 h 2.2x10-6 v |
8 mV | 800 ohm 500 mH |
68,000 | 20x18x28 | 12 | S |
