Philips 22GP400 - GP401

Philips GP400 1972 Philips GP401	Diamantnaald blauw: 946/D60 Naald GP400 MkIII: 946/D69 Naald GP400 MkII: 946/D65

Het standaard Philips magneto-dynamische element uit 1970 met Retma afmetingen.

Dit element is ontwikkeld o.l.v. de natuurkundige Joop Kerssen (Philips Natlab) en is in de oorspronkelijke versie uitgerust met een saffiernaald.

De naald is ook in een elliptische uitvoering (18x7 um) leverbaar, het element heet dan 22GP401. Frequentiebereik is 20...20.000 Hz binnen 2,5 dB. Intermodulatie vervorming is 1% (GP401 0,8%). Bewegende massa is minder dan 0,8 mg, kanaalscheiding is beter dan 20 dB.

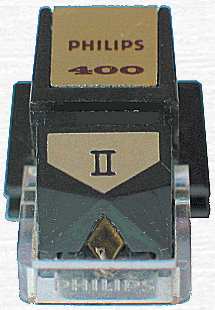

De GP400 MkII is een verbeterde versie, de zwart/grijze naaldhouder met plastic naaldbeschermer heeft een afwijkende vorm, en past niet in de oorspronkelijke GP400.

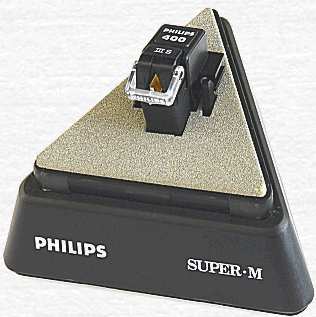

De GP400 MkIII wijkt geheel af van de oorspronkelijke GP400, ook deze naaldhouder heeft een plastic naaldbeschermer.

Kleuren aansluitdraden: Rd-Gr=Rechts, Wi-Bl=links. De oorspronkelijke prijs van de 22GP400 was Hfl 108 / Dkr 240 (DK), de normale diamant kostte Hfl 55.
De GP401 kostte Dkr 360 (DK).

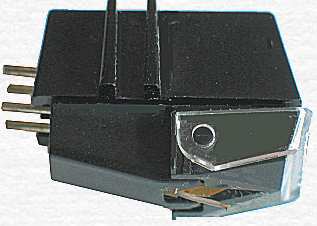

De vroege versies van de GP400-GP401 hebben 5 aansluitpennen, later werden dit er 4. De afscherming is in dit laatste geval doorverbonden met pen 4.

Aansluitingen

1 2 3 4 5 L R RG LG S

Specificaties
