De Philips 156UV is van oorsprong een radiotoestel uit de
Tweede Wereldoorlog, in gebruik bij het Duitse leger. Het idee was dat via zo'n Truppenbetreuungs-Empfänger
de militairen hun sociale binding met het thuisfront konden behouden. De ontvangs-banden zijn LG, MG en KG.
Optioneel kon na de oorlog ook de Visserijband worden ingebouwd.
|
|
|
Batterijkast 7331
|
|
Het apparaat is geschikt voor aansluiting op wisselstroom lichtnetten, maar
ook voor voeding via een 6 volts autoaccu. Er is een universele uitvoering
(156UBV) die onder meer kan worden gevoed door de batterijkast 7331 welke onder
het toestel wordt bevestigd. Verder is er een universele uitvoering (156U,
alleen voor AC en DC lichtnetten), en een universele uitvoering met
triller (156UV) die ook door een autoaccu kan worden gevoed.
|
Doek 3x3 cm
|
|
|

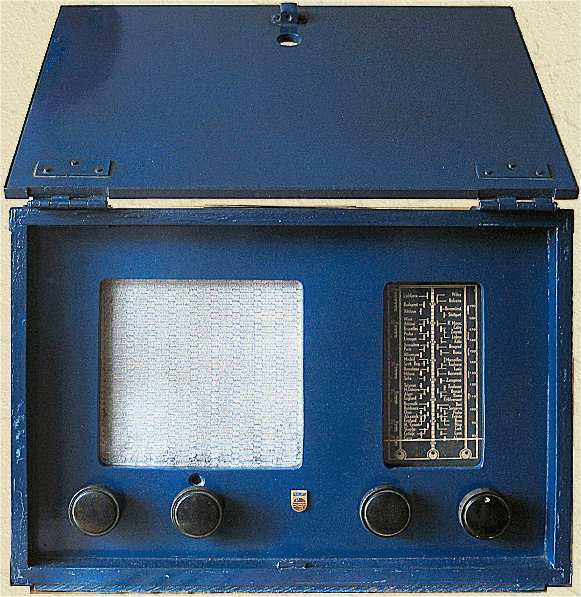

Na de oorlog verkocht Philips de 156AV in de hierboven getoonde (civiele)
blauwe uitvoering. Het is het eerste draagbare Philips radiotoestel van na
de oorlog (de Philips LX381B kwam pas eind 1948 op de markt) zodat de
156AV en de 156UBV het "gat" in het leveringsprogramma moesten opvullen. De
oudere Philips 225B portable uit 1938 kwam na de oorlog niet meer in produktie. De bediening gaat via vier draaiknoppen aan de voorzijde, deze
zijn voor TOON, VOLUME/AAN-UIT, AFSTEMMEN en GOLFBEREIK.
|
|
|
Haarlem's Dagblad, jan 1949
|
De draagbaarheid van het toestel is beperkt, vooral omdat het
apparaat nogal zwaar is (11 kg). En dat is nog exclusief de benodigde
externe 6 volts autoaccu. Als kampeer- of boot-ontvanger kan het wel goed voldoen. Een
plaatantenne is ingebouwd, evenals de trilleromvormer die de 6 volt van
de autoaccu omzet in 100 volt anodespanning.
|
|

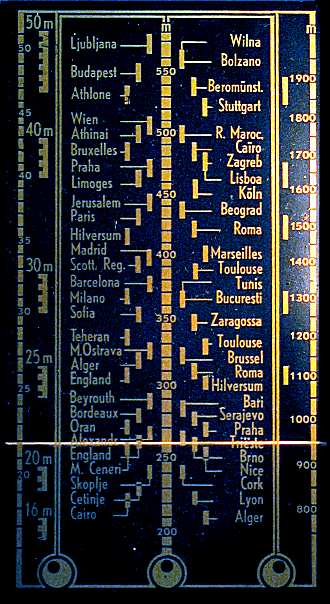

De stationsschaal wordt door een
schaallampje rechts verlicht, maar alleen bij netbedrijf
|
Het toestel speelt zeer goed, ook op de accu. De gevoeligheid
is verrassend hoog. Het is in 2020 gerestaureerd, zie
hiervoor het reparatieverslag.

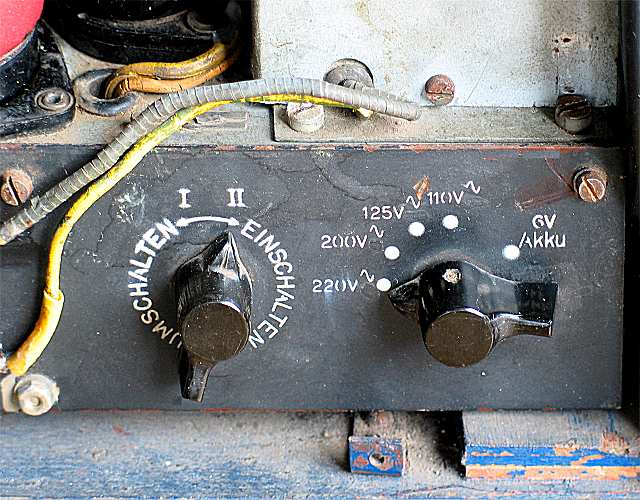

De schakelaars voor het omschakelen van de
voedingsspanning, links de interlock, rechts de omschakelaar
|
| Merknaam |
Philips' Gloeilampenfabrieken NV, Eindhoven
|
| Land van herkomst |
Nederland |
| Eigennaam |
|
| Type |
156AV |
| Serienummer |
E 2155 |
| Bouwjaar |
1945 |
| Toepassing |
omroepontvanger |
| Golfbereik |
16.7-50,5, 195,5-575 en 730-1950 m |
| Afstemming |
afstemming door middel van twee gekoppelde variabele luchtcondensatoren |
| Schalen |
glazen schaal met wijzer |
| Schakeling |
meng + mf + det + 2xlf
bandbreedte m.f. 12 KHz |
| Aantal kringen |
5 |
| Middenfrequentie |
468 KHz |
| Antenne |
aansluiting externe antenne en aarde op achterzijde |
| Aantal lampen |
4 |
| Type lampen |
Philips ECH3, ECF1,
EBL1, UY1N
schaalverlichtingslampje 8045D-00, 6,3 V - 0,32 A |
| Voedingsspanning |
 | 110, 125, 200 of 220 V wissel- of gelijkspanning |
| instelbaar via een draaischakelaar aan de achterzijde |
| verbruik 34 Watt (bij 220 volt netspanning) |
| of 6 volt loodaccu, 14 Watt |
| trillerunit 7884-01, triller 7936, 180 Hz, levert 100 volt anodespanning |
|
| Gloeispanning |
| 6,3 volt - 1,6 A AC of DC (accu), 6,3 volt - 1,9 A (lichtnet) |
| gelijkrichter gloeistroom (50 volt - 0,1 A AC) is bij netbedrijf afkomstig van de
primaire wikkeling van de nettrafo |
|
| Luidspreker |
Philips 9660 dynamische 17 cm luidspreker |
| Chassis |
| metalen chassis |
| uitgangsvermogen 1,5 Watt (lichtnet), 0,5 Watt (accu) |
|
| Frontplaat |
opklapbare houten deksel |
| Behuizing |
| houten kast afgewerkt met donkerblauwe verf |
| triplex achterwand |
|
| Afmetingen bxhxd |
39x26x22 cm |
| Gewicht |
11 kg |
| Verkoopprijs |
Hfl 325 |
| Geschatte waarde |
€ |
| Productieperiode |
1944-1948 |
| Seriegrootte |
onbekend |
| Bijzonderheden |
ontworpen t.b.v. de Wehrmacht, na de oorlog civiele produktie |
