Schuchhardt 2Z

De Duitse Schuchhardt 2Z uit 1928  is een compacte  en voordelige tweekrings ontvanger met de mogelijkheid tot luidsprekerontvangst, ook voor verderaf gelegen zenders. De hiervoor noodzakelijke luidspreker, loodaccu, anodebatterij en roosterspanningsbatterij moesten indertijd apart worden aangeschaft.

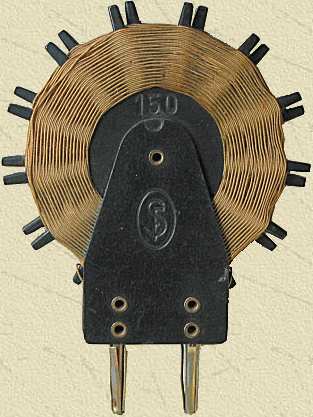

De Schuchhardt insteekspoel 150 is samengesteld uit twee spinnewebspoelen met elk 75 windingen

Bijzonder zijn de hier gebruikte lampen, twee stuks TeKaDe VT126. Dit zijn vroege "Duotrons", dus twee triodes in 1 ballon. De eerste dubbeltriode is geschakeld als h.f. versterker en roosterdetector, de tweede combineert de l.f. voor- en eindversterker.

De aan/uit schakelaar is voor op het toestel zichtbaar in de vorm van een metalen lipje. Geheel rechts zit de primaire afstemkring, plus een beweegbare antenne koppelspoel. Geheel links de secondaire afstemkring met koppel- en terugkoppelspoel, beide beweegbaar via twee armpjes. Links van de afstemknop van de secondaire kring is een fijnregelknop aangebracht.

Schuchhardt maakte bij de latere versie van dit toestel gebruik van een Telefunken licentie.
De firma Schuchhardt AG wordt in 1886 opgericht door Ferdinand Schuchhardt als de Berliner Fernsprech- und Telegraphenwerk. Vanaf 1921 is het een Aktiengesellschaft (AG). De nadruk ligt bij telefonie installaties, de radiotoestellen worden ontwikkeld door Prof. Leithäuser en vanaf 1923 verkocht door de Berlijnse firma Allradio.
In 1929 neemt SEL het bedrijf over, en worden er geen nieuwe radiotoestellen meer ontwikkeld.

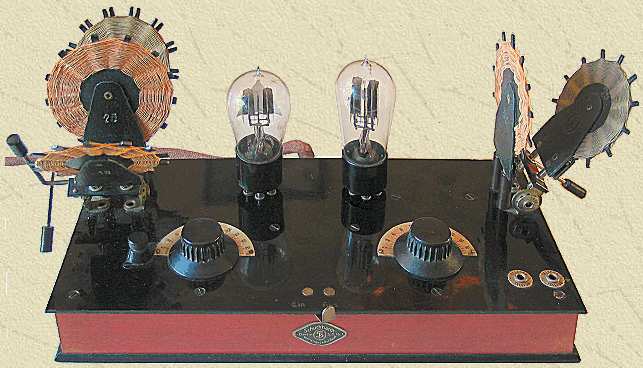

Op de foto is de 2Z ontvanger te zien met een originele Schuchhardt spinnewebspoel Nr. 150 en een TeKaDe lamp. De tweede lamp is op de foto ingekopieerd in afwachting van een echt exemplaar.

Dit toestel is dus nog niet compleet. Ook de 5 Schuchhardt spoelen die nodig zijn om de middengolf te kunnen ontvangen ontbreken nog.



Aandeel Schuchhardt (1000 RM) uit 1934 ->

SPECIFICATIES EN GEGEVENS

Merknaam

Ferdinand Schuchhardt A.G, Berlin

Land van herkomst Duitsland
Eigennaam Volksgerät
Type 2Z
Serienummer onbekend
Bouwjaar 1928
Toepassing omroepontvanger
Golfbereik
200-2000 meter, afhankelijk van de gebruikte spoelen
MG: 75 windingen, LG: 150-200 windingen
Afstemming
afstemming met 2 variable micacondensatoren
fijnregeling secondaire afstemming via aparte afstemcondensator
Schalen 2 aluminium schalen met graadverdeling 0-180
Schakeling h.f. + det + 2xlf
Aantal kringen
2
hartafstand spoelpennen 19 mm
Middenfrequentie geen
Antenne
insteek koppelspoel
aansluiting aarde en antenne op verstelbare houder
Aantal lampen 2
Type lampen Telefunken REZ126 (2x) of TeKaDe VT126 (2x)
later Telefunken REZ364 of Valvo HZ420
Anodespanning 60, 90 en 100 Volt, n.r.s. -1,5 tot -9 Volt, via aansluitsnoeren voor droge batterij
Gloeispanning 4 V, 0,3 A, via aansluitsnoeren voor loodaccu
Luidspreker aansluiting voor hoogohmige luidspreker
Chassis
ebonieten montageplaat
6-draads batterijaansluitsnoer, 1,30 meter lang
uitgangsvermogen 300mW bij 120 Volt
Frontplaat glanzend zwart eboniet
Behuizing beuken kastje, roodbruin gebeitst
Afmetingen bxhxd 30x8x14 cm
Gewicht 1,1 kg
Verkoopprijs 59 R.M.  (D)
Geschatte waarde €
Productieperiode 1928-1929
Seriegrootte
Bijzonderheden
maakt gebruik van twee Duitse Duotron buizen
Telefunken licentie bij de latere uitvoering

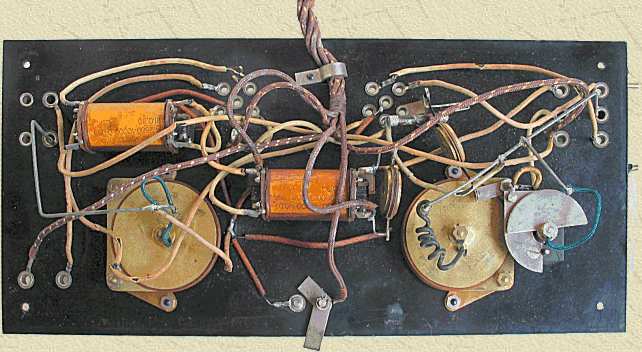

Alle onderdelen zijn met holnieten op de ebonieten plaat gemonteerd. De primaire kring zit rechts op de foto, de secondaire (met de fijnafstemming) links. Beide l.f. trafo's (1:6 resp 1:2) zijn telefoontypes van Schuchhardt
