Philips 2034 - 2044

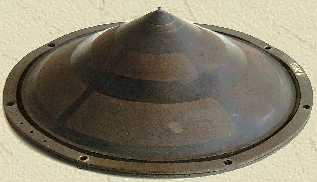

Philips 2044
snr. 83594, 1930


De magneet zit aan de binnenzijde van de conus

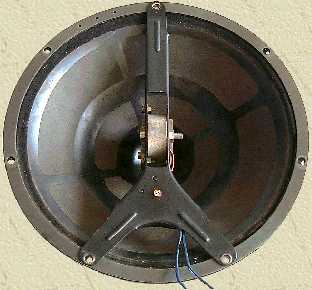

De hoefijzermagneet hangt voor de conus in een metalen sub-frame

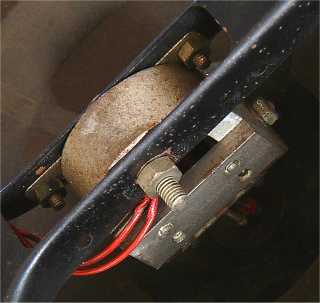

De centraal aangebrachte trilplaat wordt tussen de vier poolschoenen (twee aan elke kant) gecentreerd middels twee bladveertjes. Via drie stangetjes en een verbindingsplaatje wordt de trilling overgebracht op een papieren conus

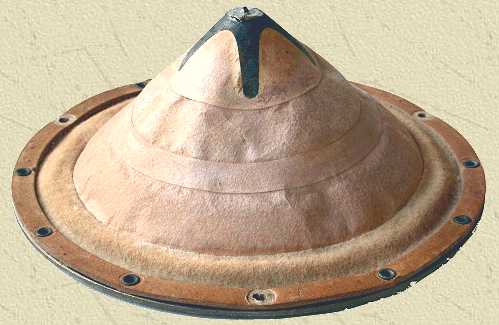

Deze Philips 2044 met een compacte 20 cm conus is een van de eerste Philips luidsprekers. Dit type werd gemonteerd in de Philips No. 2002 schaalluidspreker. De papieren conus is in deze uitvoering nog niet ge´mpregneerd en nogal kwetsbaar. Chassisnummer 20682, resonantie frequentie is 320 Hz, gewicht 670 gram

Deze elektro-magnetische luidspreker is in 1926 ontworpen en is daarmee de eerste Philips luidspreker. Naast de 30 cm werd ook een 20 cm conus toegepast, zoals b.v. in de Philips No. 2003. De conus is van papier en heeft een aangeplakte vilten rand die tussen 2 kartonnen ringen is gemonteerd. Op de hoefijzervorige kobaltmagneet zijn de 3 mm brede poolschoenen gemonteerd. Vaak is de 2000 ohm spoel voorzien van een tap, zodat ook lagere impedanties zijn aan te sluiten (500 en 1500 ohm). De diameter van het koperdraad op het spoeltje is 0,05 mm.

De 2044 luidspreker was tot 1933 in productie. Het serienummer is meestal in de kartonnen of metalen rand geperst.
De impedantie van de spoel loopt sterk op bij lagere frequenties. Op 300 Hz bevindt zich een resonantiepiek van 16 dB.

De Philips 2034 is dezelfde luidspreker uitgevoerd met een verzwaard magneetsysteem en een z.g. gelijkstroomfilter. Dit laatste bestaat uit een l.f. smoorspoel en een condensator van 0,1 uF.

Specificaties

Pdiss Res Freq Imp Size Diam Weight
0,3 300   2000 30x30x9,4 28 625
