12
|
|
|
|
||
|
||||

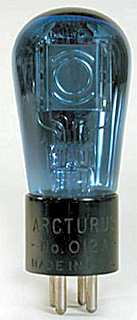

| Merknaam | Arcturus, Cunningham, Matsuda, RCA, Silvertone, Sylvania, Westinghouse |

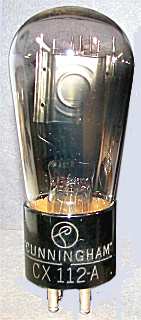

| Equivalente types | CX112A |
| Zie ook | 01, 11 |

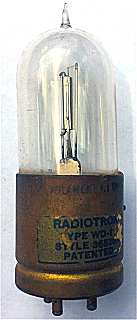

| RMorg models | 112A, 12, 12A, C12, CX12, NX112A, UX112, UX112A, UX112A, WD12, WX12 |
| Frank's datasheets | 112A, 12, 12A, NX112A, WD12 |
Deze direct verhitte triode is door Westinghouse in 1923 geïntroduceerd. De lamp dient verticaal te worden gemonteerd.
Als detector wordt de 12 gebruikt met een plaatspanning van 45 Volt en een lekweerstand. Ook bruikbaar als anodedetector, Va=135, Vg=-15, mAa=200 uA.

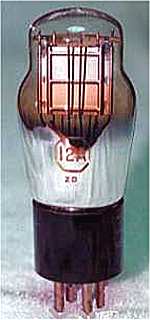

De latere 12A heeft een gloeispanning van 5 volt.
De glazen dome is max 40 mm in diameter en is, de pinnen van de UX4 voet niet meegerekend, 106 mm hoog.
Aansluitingen
 |
|
Specificaties
| Triode | Vh | Ah | Va | Vg | mAa | ra | gm |
| ? | 1.1 | 0.25 | 135 | -10.5 | 3 | 15,000 | 0.425 |
