12AT7

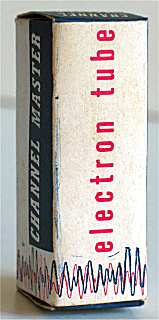

Doosje Channel Master 12AT7

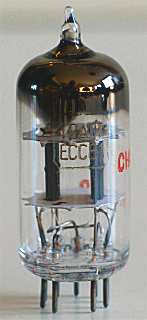

Channel Master 12AT7 / ECC81

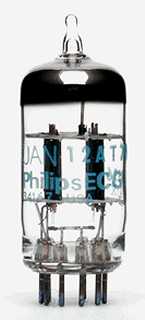

Philips 12AT7WC
JAN

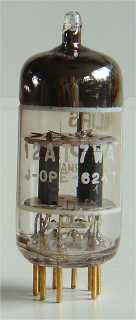

Philips 12AT7WA
Code Df, rev 6, Valvo Hamburg, 1962
KLU (Koninklijke LUchtmacht)

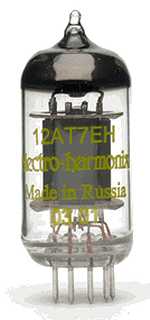

Electro-Harmonix 12AT7EH
Made in Russia

Merknaam Amperex, Brimar, Channel Master, Electro-Harmonix, GE, JJ, Lorenz, Matsushita, Mullard, National, Philips, RCA, RFT, SEL, Siemens, Sino, Sylvania, Telefunken, Tung-Sol
Equivalente types 2406, 2407, 6060, 6201, 6208, 6211, 6679, 7492, 7728, A2900, B152, B309, B739, CC81E, CV4024, CV455, CV5212,  CV8154, CV9859, E81CC, ECC801, ECC81, M8162
Zie ook
RMorg models 12AT7, 12AT7WA, 12AT7WAH, 12AT7WAT, 12AT7WB
Frank's datasheets 12AT7, 12AT7WA

Deze dubbeltriode uit 1947 is ontworpen als oscillator (tot 600 Mc), mixer en versterker in TV's en FM radio's. Beide systemen zijn gescheiden uitgevoerd, de gloeidraad heeft een middenaftakking waarmee de buis tevens geschikt is voor een gloeispanning van 6,3 Volt.

De 12AT7WA/6201 is een militaire versie. Deze is voorzien van vergulde pinnen. De mobiele variant is de 6679. De 12AT7WC/E81CC is eveneens een militaire versie. De 7728 is een instrumentele versie. De 12AT7EH is een Russische buis bedoeld voor gitaarversterkers.

De buis heeft een diameter van 21 mm en de lengte is 48 mm exclusief de pinnen van de B9A voet. De door Philips gebruikte type code is Df.

Aansluitingen

B9A 1 2 3 4 5 6 7 8 9
? a(2) g(2) k(2) h h a(1) g(1) k(1) hct


Specificaties

Triode Vh Ah Va Vg mAa ra gm Pdiss
? 12.6 0.15 250 -2 10 12,000 5 2.5
