12AX7

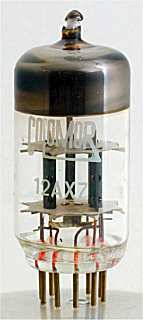

Colomor 12AX7

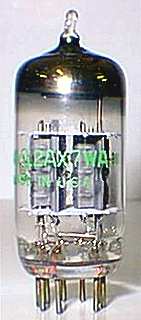

12AX7WA

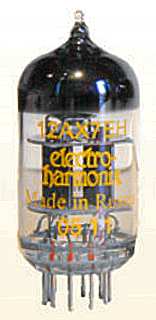

Electro-Harmonix 12AX7EH


Doosje Sovtek 12AX7LPS

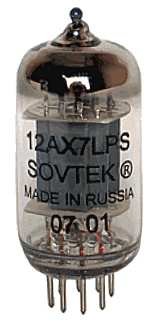

Sovtek 12AX7LPS

Merknaam Amperex, Baldwin, Brimar, Colomor, EI, Electro Harmonix, Fender, Fisher, Fivre, GE, Groove, HH Scott, Hitachi, JJ, Marconi, Mazda, Mojo, Mullard, Philips, Raytheon, RCA, RFT, Ruby, SED, Siemens, Sovtek, Swetlana, Sylvania, Telefunken, Tesla, Tung-Sol, Tungsram, Westinghouse, Zaerix
Equivalente types 12AD7, 12DF7, 12DT7, 12DM7, 5751, 6681, 7025, 7058, 7729, B339, CV4004, CV4110, CV492, ECC83, M8137
Zie ook 6AX7
RMorg models 12AX7, 12AX7A, 12AX7S, 12AX7WA, 12AX7WAH
Frank's datasheets 12AX7, 12AX7A, 12AX7S, 12AX7WA

Deze dubbeltriode van RCA uit 1948 is speciaal ontworpen voor audio toepassingen. De 12AX7 heeft een hoge versterkingsfactor van 100. De buis wordt nog steeds toegepast in (dure) hedendaagse Hi-Fi audio versterkers.

De gloeidraad heeft een middentap, zodat de buis ook geschikt is voor een gloeispanning van 6,3 Volt. Buizen met een "A" suffix zijn ook geschikt voor serievoeding, de oorspronkelijke 12AX7 is dit niet.

De 12AX7WA (7025) is een militaire variant, de 12AX7EH komt uit Rusland. De Sovtek 12AX7LPS heeft een gespiraliseerde gloeidraad (minder brom).

De buis heeft een diameter van 21 mm en de lengte is 48 mm exclusief de pinnen van de B9A voet.

Aansluitingen

B9A 1 2 3 4 5 6 7 8 9
? a(2) g(2) k(2) h h a(1) g(1) k(1) hct


Specificaties

Triode Vh Ah Va Vg mAa ra gm Pdiss
? 12.6 0.15 250 -2 1.2 62,500 1.6 1
