12BA6

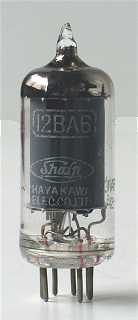

Sharp 12BA6

Merknaam Brimar, Dumont, Emerson, GE, Granco, Hytron, Lindal, RCA, Sharp, Tung-Sol
Equivalente types 12F31, HF93
Zie ook 3BA6, 4BA6, 6BA6, EF93
RMorg models 12BA6, 12BA6A
Frank's datasheets 12BA6

Een miniatuur regelpentode uit 1946. Deze buis is ontworpen voor gebruik in l.f., r.f. of m.f. versterker schakelingen en regelt tot -20 Volt

De dunne glazen buis heeft een diameter van 18 mm en is, zonder de pennen van de B7G huls, 47 mm lang.

Aansluitingen

B7G 1 2 3 4 5 6 7
? g1 g3 h h a g2 k

Specificaties

Pentode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss
? 12.6 0.15 250 100 -1 6.5 2.3 1,500,000 3.7 3
