1LB4


Zenith 1LB4

Merknaam RCA, Silvertone, Sylvania, Tung-Sol, Zenith
Equivalente types
Zie ook 1D8
RMorg models 1LB4
Frank's datasheets 1LB4

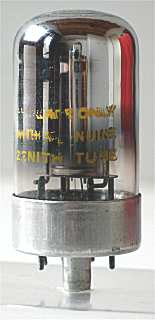

Deze eindpentode is in 1946 ge´ntroduceert door Sylvania voor gebruik met droge batterijen in draagbare ontvangers. De buis kan bij 45 Volt plaatspanning nog 35 mW leveren.

De glazen buisvormige omhulling heeft een diameter van 30 mm en is, zonder de pinnen van de loctal voet, 54 mm lang.

Aansluitingen

B8G 1 2 3 4 5 6 7 8
? f+ a g2 - - g1 - f-

Specificaties

Pentode Vh Ah Va Vs Vg mAa mAs ra gm Pout D
? 1.4 0.05 90 90 -9 5 1 200,000 0.92 0.2 10%
