1LN5


Zenith 1LN5

Merknaam Cossor, GE, RCA, Sylvania, Zenith
Equivalente types 1LC5, CV781, VT179
Zie ook 1N5
RMorg models 1LN5, 1LN5E, 1LN5GT
Frank's datasheets 1LN5

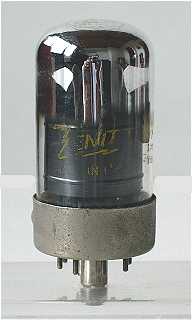

Deze h.f. pentode uit 1942 is door Sylvania ontworpen voor draagbare batterij ontvangers. De buis heeft een "medium cut-off" karakteristiek en is bruikbaar in AVR schakelingen.

De glazen buis heeft een diameter van 29 mm en is 55 mm lang.

Aansluitingen

B8G 1 2 3 4 5 6 7 8
? f+ a g2 g3 f- g1 - f-

Specificaties

Heptode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss
? 1.4 0.05 90 90 0 1.6 0.35 1,100,000 0.8
