26A7GT


RCA 26A7GT
1960

Merknaam RCA
Equivalente types CV2577, CV2660, V1505
Zie ook
RMorg models 26A7, 26A7GT
Frank's datasheets 26A7GT

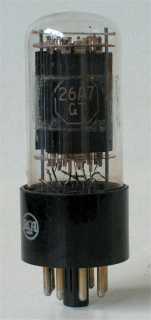

Deze glazen twin power pentode is door RCA ge´ntroduceerd in 1946. De buis is ontworpen voor gebruik in audio eindversterkers t.b.v. draagbare militaire apparatuur.

In klasse AB geschakeld is een uitgangsvermogen van 540 mW haalbaar bij 26,5 Volt plaatspanning.

De buis is 28 bij 74 mm groot, exclusief de pinnen van de octal voet.

Aansluitingen

IO 1 2 3 4 5 6 7 8
? g1(1) k,g3 g1(2) a(2) g2 h h a(1)

Specificaties

Pentode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss Pout D
? 26.5 0.6 26.5 26.5 -4.5 20 1.9   5.7 2 0.18 %
