27

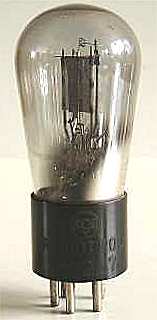

RCA UY227
Licence SEM-SBR

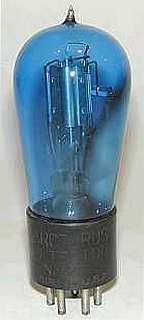

Arcturus 127

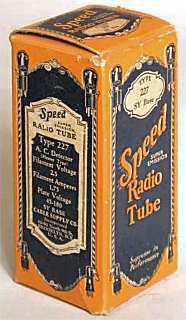

Doosje Speed 227

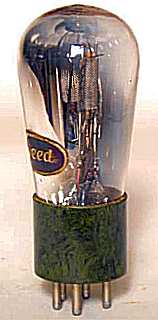

Speed 227

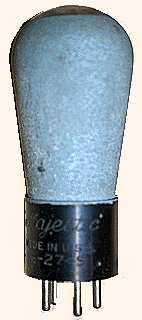

Majestic 27S

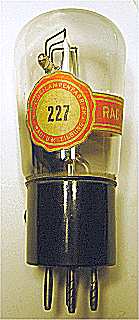

Radio Record 227,
B4-huls, foto Herman Peek

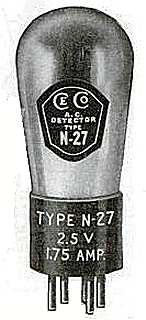

CeCo N27

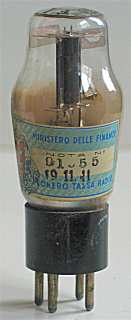

Fivre 27, 1941



Merknaam Arcturus, CeCo, Columbia, Cunningham, Fivre, Majestic, National Union, Philco, Radio Record, Raytheon, RCA, Rogers, Speed, Tung-Sol, Westinghouse, Zenith
Equivalente types C327, CV944, N27, VT29
Zie ook F215
RMorg models 127, 227, 27, N27, P227, UY227
Frank's datasheets 127

Deze triode voor gebruik in wisselstroomontvangers is door RCA in 1927 ge´ntroduceerd.

De UY227 is de eerste standaard indirect verhitte lamp. Dit exemplaar is uitgerust met een gaas-anode.

De kathodeconstructie uit 1927 bestaat uit een keramisch buisje met twee boringen met aan de buitenzijde een coating van metaaloxiden. Nadeel hiervan was de lange opwarmtijd, na 1927 zijn dan ook zijn een aantal verbeteringen aangebracht. Type 27A is de "quick heating" variant die na 1932 standaard geleverd wordt.

CeCo maakte de N27
Majestic maakte de 27S met afscheming
Philips maakte de PH227
Radio Record maakte een 227 met een B4-huls, deze lamp kan de Philips F215 vervangen.

De voorloper van de UY227 was de UX225. Deze lamp had een bajonet fitting op de top gemonteerd ten behoeve van de gloeidraad aansluitingen. Bestaande batterijontvangers konden hiermee simpel worden omgebouwd op wisselstroomvoeding.

De glazen S-14 ballon heeft een diameter van 42 mm en is, zonder de pennen van de UY5 huls, 104 mm lang. Na 1932 werd de ST-12 bulb gebruikt.

Aansluitingen

UY5 1 2 3 4 5
? h a g k h
B4 1 2 3 4 sc
? a h h g k

Specificaties

Triode Vh Ah Va Vg mAa ra gm
? 2.5 1.75 250 -21 5.2 10,000 0.9
