45

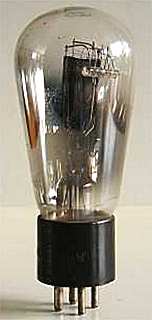

RCA UX245
Licence SEM-SBR


Doosje Westinghouse 45

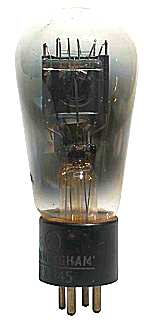

Cunningham CX345

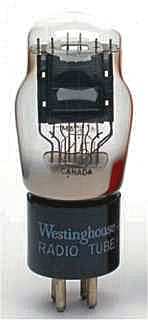

Westinghouse 45

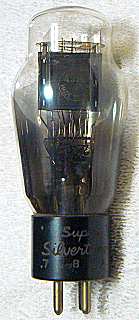

Silvertone 45A

Merknaam Champion, Cunningham, GE, Gold Seal, Hytron, Ken-Rad, Majestic, Mazda, National Union, Perryman, Radiocoin, Raytheon, RCA, Silvertone, Sylvania, Truetone, Tung-Sol, Westinghouse, Wizard
Equivalente types PX2450, VT45
Zie ook
RMorg models 145, 245, 345, 45, 45A, A245, ER45, EX645, G45, L45, P245, T45, UX245
Frank's datasheets 145, 45

Deze direct verhitte power triode voor l.f eindtrappen is in 1929 door RCA ge´ntroduceerd als type UX245. De lamp levert een uitgangsvermogen van 2 Watt, terwijl 2 lampen in een balansschakeling 12 Watt kunnen leveren. Dit alles bij een anodespanning van 275 Volt.

De 45A is wat zwaarder uitgevoerd, en kan een vermogen van 3 Watt leveren bij 325 Volt.

De S-17 glazen ballon is max 52 mm in diameter en is, de pennen van de UX4-huls niet meegerekend, 118 mm hoog. Na 1933 werd de kleinere ST-14 omhulling gebruikt.

Aansluitingen

UX4 1 2 3 4
? f a g f

Specificaties

Triode Vh Ah Va Vg mAa ra gm Pdiss Pout D
? 2.5 1.5 275 -56 36 1,700 2.05 10 2 5%
