506


Philips 506K



Philips 506K, 1954



Philips 506
Code rev II


Philips 506
Code mrt 1940

Merknaam Mullard, Neotron, Philips, PWLR
Equivalente types 1823, 4619, 6, B, D3, DG2, DU2, G1054, G204,  G214, G490, KD3-80B, M506, P2, PV495, R233, R234, RGN1054, V, V2, V30, V6
Zie ook 1801, 80, G1064
RMorg models 506, 506BU, 506K, 506Z, M506
Frank's datasheets 506, 506BU, 506K, M506

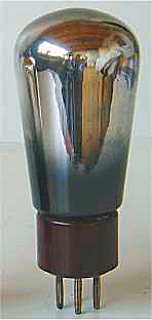

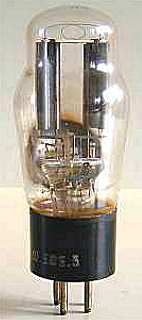

Het type 506 is waarschijnlijk de meest bekende vroege Philips dubbele gelijkrichter. Deze lamp is in 1927 door Philips ge´ntroduceerd. Hij werd eerst gebruikt in batterijvervangers, en vanaf 1928 in Philips ontvangers.

De Mullard variant is de M506.

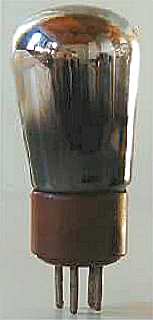

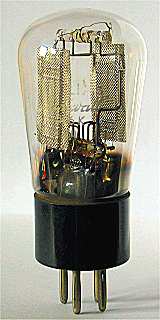

De glazen ballon heeft een diameter van 62 mm en is, zonder de pennen van de B4 huls, 112 mm lang. Model No. 506K, eveneens in 1927 ge´ntroduceerd, heeft een kortere ballon met een lengte van maximaal 90 mm. De gebruikte Philips produktiecode is S4.

Aansluitingen

B4 1 2 3 4
? a f f a

Specificaties

Rectifier Vh Ah Va mAa
? 4 1 300 75
