51

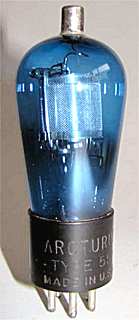

Arcturus 551A
Merknaam Arcturus, Cunningham, KenRad, Majestic, National-Union, Philco, Raytheon, RCA, Sylvania
Equivalente types 35
Zie ook
RMorg models 151, 51, 51, 51S, 551, RENS351
Frank's datasheets 151, 51

Deze vroege h.f. variabele mu tetrode voor gebruik in wisselstroomontvangers is door RCA in mei 1932 geïntroduceerd. Het effect van een regelbare versterking wordt bereikt door de roosterdraden in het midden dichter bij elkaar te wikkelen dan aan de uiteinden.

De glazen ballon heeft een diameter van 42 mm en is, zonder de pennen van de UY5 huls, 118 mm lang. Het eerste rooster is met de topaansluiting verbonden.

Aansluitingen

UY5 1 2 3 4 5 tc
? h a g2 k h g1

Specificaties

Tetrode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss
? 2.5 1.75 250 90 -3 6.5 2.5 350,000 1.1
