5Z4
|
|
|
|
|
|||
|
||||||
| Merknaam | Brimar, CBS, GE, Hytron, National, Philco, Philips, Raytheon, RCA, RFT, Shuguang, Sylvania |
| Equivalente types | 5AW4, 5AX4, 5CG4, 5W4, CV1268, CV1863, CV2748, CV3754, GZ30, U50, VT74 |
| Zie ook | 5AR4, 5Y3 |
| RMorg models | 5Z4, 5z4, 5Z4C, 5Z4G, 5Z4P, 5Z4PA, 5Z4GT, 5z4s |
| Frank's datasheets | 5Z4, 5Z4G, 5Z4P, 5Z4PA |

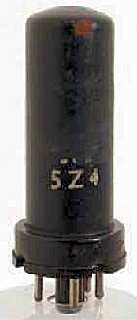

Deze all-metal dubbele gelijkrichter met indirect verhitte kathode is in 1935 door RCA op de markt gebracht. De minimum serieweerstand is 100 ohm, de maximum capaciteit 32 uF. De gloeidraad is doorverbonden met de kathode.

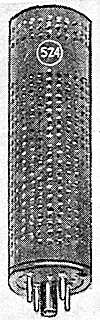

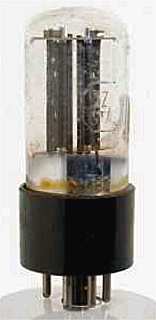

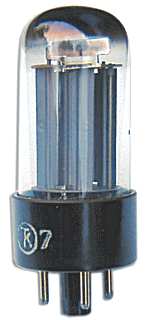

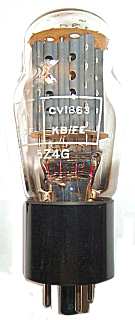

De geperforeerde metalen buis heeft een diameter van mm en is, exclusief de pennen van de octal voet, mm lang. Varianten zijn de glazen 5Z4C, 5Z4G en 5Z4GT, de laatste is soms ook uitgevoerd met de geperforeerde metalen omhulling.

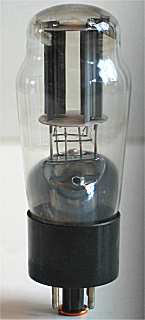

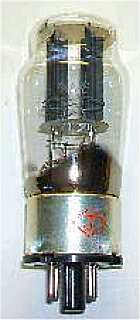

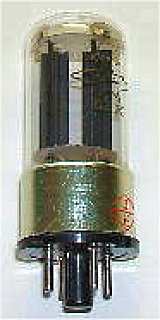

Russiche varianten zijn de 5z4 en de 5z4s. Chinese varianten zijn de 5Z4P en de 5Z4PA, Cmax is hier 4 uF.
De gebruikte Philips type codes zijn 7S, 7T, E6 en 5H.
Aansluitingen
 |
|
Specificaties
| Rectifier | Vh | Ah | Va | mAa |
| ? | 5 | 2 | 350 | 120 |
