7S7


Brimar 7S7

Merknaam Brimar, RCA, Sylvania, Zenith
Equivalente types 7J7, X148, X81
Zie ook 14S7
RMorg models 7S7
Frank's datasheets 7S7

Deze triode-heptode is ontworpen als mengbuis.

De twee systemen hebben een gemeenschappelijke kathode. De triode zorgt voor de oscillatorspanning van 7,5 Volt top-top nodig voor de mixer.

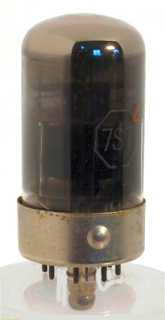

De metalen buis heeft een diameter van 28 mm en is, exclusief de pinnen van de loctal buisvoet, 54 mm lang.

Aansluitingen

B8G 1 2 3 4 5 6 7 8
? h a a(t) g(t),g3 g2,g4 g1 k h
Specificaties

Heptode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss
? 6.3 0.3 250 100 -2 1.8 3 1,250,000 0.525
Triode Va Vg mAa ra gm Pdiss
? 100 -0 6.5 11,000  1.65
