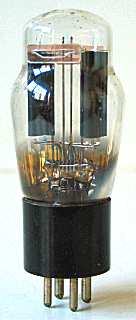

80

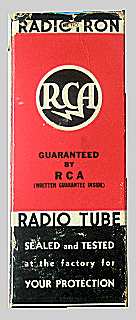

Doosje RCA 80

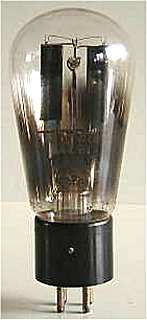

RCA UX280
Licence SEM-SBR

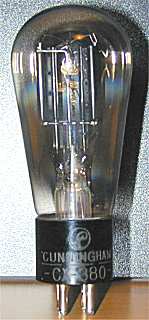

Cunningham CX380

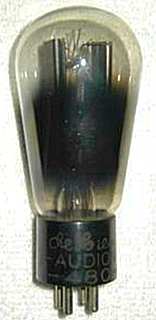

DeForest 480

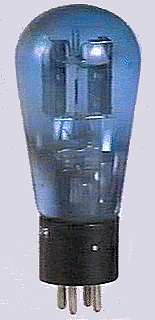

Arcturus 180

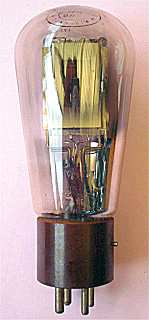

Philips PH280



Tung-Sol 80

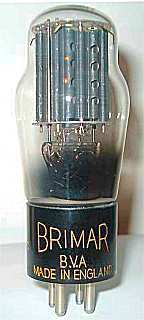

Brimar 80S, foto Armand

Merknaam Adzam, Arcturus, Brimar, Cunningham, DeForest, GE, Hyvac, Majestic, Mazda, Mullard, National, Neotron, Philips, Raytheon, RCA, Speed, Rogers, Sylvania, Tung-Sol, Visseaux, Volkslamp
Equivalente types CV617, CX380, VT80
Zie ook 1823, 506, 5U4G, 5X4G, 5Y3G, 5Y4
RMorg models 180, 280, 38080, 38180, 480, 80, 80A, 80G, 80K, 80S, 80T, ER80, EX680, KX80, KX80, P280, R80, RGN380, UX280, V580, VT80
Frank's datasheets 80

Deze dubbele gelijkrichter is in mei 1927 ge´ntroduceerd door RCA als het type UX280. Het was de eerste gelijkrichter met een gloeidraad die was voorzien van een oxide coating. In 1929 is de maximaal toelaatbare spanning verhoogd tot 350V AC. Type 80 is ruim 50 jaar in produktie geweest, een prestatie zonder weerga. In deze periode werd de glazen omhulling steeds kleiner, terwijl de specificaties gelijk bleven.

De 80S en 80K zijn indirect verhitte versies van de 80.

De S-17 ballon heeft een diameter van 52 mm en is, zonder de UX4 pennen, 118 mm lang. In de periode 1933-1970 werd de ST14 omhulling gebruikt, terwijl na 1970 gebruik werd gemaakt van de T9 buis. De gebruikte Philips produktcode is EB.

Aansluitingen

UX4 1 2 3 4
? f a a f

Specificaties (*zie tekst hierboven)

Rectifier Vh Ah Va* mAa
? 5 2 300 125
