85A2

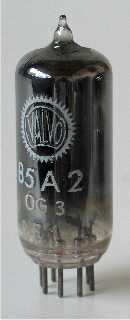

Valvo 85A2
Code *F, rev 1, Valvo Hamburg, feb 1961

Merknaam Amperex, Mullard, Philips, QTL, Siemens, Valvo
Equivalente types 0G3, CV4048, CV449, G400/2G, QS12/12
Zie ook
RMorg models 85A2
Frank's datasheets 85A2

De 85A2 is een gasgevulde stabilisatiebuis uit 1953 uitgevoerd met een koude kathode. De ontsteekspanning bij 50-500 lux is maximaal 125 Volt, de aan te sluiten shuntcondensator is maximaal  nF. De inwendige weerstand is minder dan 450 ohm bij 6 mA. De ruis is 60 uV (30-10.000 Hz), de temperatuurcoefficient -2,7 mV/graad C. In 1953 kostte deze buis Hfl 7,50.

Philips gebruikte pen 6 wel als ontsteek electrode (b.v. in de GM6008 voltmeter), hoewel pen 6 in de buizenspec van Philips wordt aangegeven als 'internally connected". Wat dus kennelijk niet het geval is.

De buis is ook te gebruiken als l.f. ruisgenerator.

Het glas van deze buis heeft een diameter van 17 mm. De lengte is 48 mm zonder de pinnen van de buisvoet. De door Philips gebruikte typecode is *F.

Aansluitingen

B7G 1 2 3 4 5 6 7
? a k ic k a ic k

Specificaties

Diode Va mAa
? 85 1 - 10
