9RAL1


Ten 9RAL1

Merknaam Ten, Toshiba
Equivalente types
Zie ook
RMorg models
Frank's datasheets

Deze combinatie triode-triode uit is gebruikt in televisie toestellen als vertikale versterker/oscillator. Met deze dubbele buis is het mogelijk om, gebruikmakend van een minimaal aantal externe componenten en minimale ruimte op de printplaat, een prima vertikale afbuiging te realiseren.

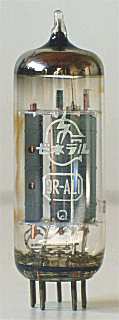

De dunne glazen buis heeft een diameter van 20 mm en is, exclusief de B9A pinnen, 58 mm lang.

Aansluitingen

B9A 1 2 3 4 5 6 7 8 9
? a(1) g(1) g(1) h h a(2) g(2) k(2) k(1)


Specificaties

Triode Vh Ah Va Vg mAa ra gm Pdiss Pout D
? 16 0.3 250 -10.5 22 16,500 6.7 8
Triode Va mAa ra gm Pdiss
?
