AB1

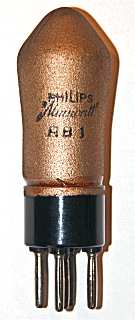

Philips AB1

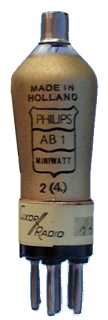

Luxor//Radio

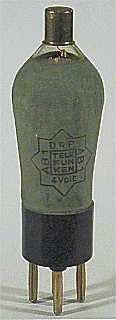

Telefunken AB1

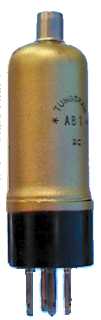

Tungsram AB1


Merknaam Philips, Telefunken, Tungsram, Valvo
Equivalente types 2D4, BB4110, DD465, NDD40, TB1, WE31
Zie ook AB2, CB1
RMorg models AB1, TAB1, TB1
Frank's datasheets AB1, TAB1

Deze dubbeldiode ("Duo diode") is door Philips in 1934 geïntroduceerd. De twee systemen hebben een gemeenschappelijke kathode. De ene diode is bedoeld voor detectie, de andere voor de automatische sterkteregeling.

Het glas van deze lamp heeft een diameter van 28 mm. De lengte is 88 mm. De gebruikte Philips type code is .

Aansluitingen

B5 1 2 3 4 5 tc
? d(1) h h m k d(2)

Specificaties

Diode Vh Ah Va mAa
? 4 0.65 200 0.8
