AF2
|
|
| Merknaam | Philips, Telefunken |
| Equivalente types | AS4100, DH204, E447, H4129D, HP4105, HP4106, MT4110, RENS1294, RS4347, T4700, TE47, TF2, VMP4, VP4, W519, WE25 |
| Zie ook | CF2 |
| RMorg models | AF2, TF2 |
| Frank's datasheets | AF2, TAF2 |

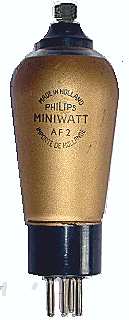

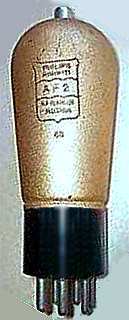

Deze Philips regelpenthode stamt uit 1934, het was een van de eerste penthode-selectoden van Philips en de opvolger van de E447. Het regelbereik loopt tot -22 Volt. Deze lamp werd gebruikt in h.f. en m.f. schakelingen.

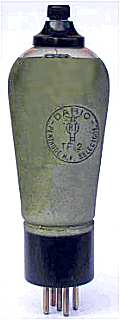

De TF2 is een Dario variant.
De glazen ballon heeft een diameter van 49 mm en is, zonder de pennen van de B5 voet, 134 mm lang. De lamp heeft een gouden afschermlaag. De door Philips gebruikte type codes zijn Fr en RA.
Aansluitingen
 |
|
Specificaties
| Penthode | Vh | Ah | Va | Vs | Vg | mAa | mAs | ra | gm | Pdiss |
| ? | 4 | 1,1 | 200 | 100 | -2 | 4.25 | 1.8 | 1,400,000 | 2.5 | 1.5 |
