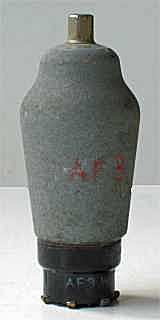

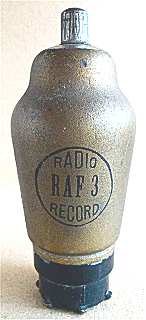

Telefunken AF3
|
Doosje Philips AF3
|

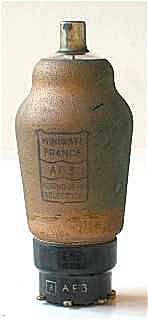

Philips AF3
Pentode HF Selectode
|
|
|
|
|
| Merknaam |

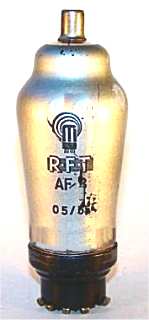

Dario, Mullard, Philips, RFT, Siemens, Telefunken, Tesla, Tungsram,
Valento, Valvo |
| Equivalente types |
CV2833 |
| Zie ook |
CF3, EF3, RENS1294,
VF3 |
| RMorg models |
AF3,
AF3C,
AF3N,
TAF3,
TF3 |
| Frank's datasheets |
AF3,
TAF3 |
Deze h.f. penthode uit 1935 is de opvolger van de AF2. De verbetering
ten opzichte van de AF2 is de strikt exponentiële regelkarakteristiek.
Deze lamp wordt toegepast in r.f. of m.f. versterker schakelingen met
variabele versterking.

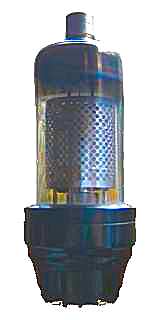

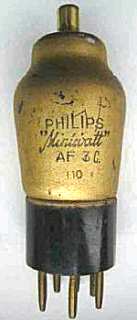

Variant is de AF3C, deze heeft een C-huls. Een latere Tesla
variant is de AF3N. Dario maakte de TF3, en Tungsram de TEF3.
De ballon heeft een diameter van 40 mm, is 102 mm lang en is voorzien
van een grijze of gouden geleidende afschermlaag. De gebruikte Philips
typecodes zijn Ft en UV.
Aansluitingen
 |
| P |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
tc |
| ? |
m |
h |
h |
k |
g3 |
- |
g2 |
a |
g1 |
|
 |
| C |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
tc |
| ? |
k,m |
h |
h |
g2 |
g3 |
- |
a |
g1 |
|
Specificaties
| Penthode |
Vh |
Ah |
Va |
Vs |
Vg |
mAa |
mAs |
ra |
gm |
Pdiss |
| ? |
4 |
0.65 |
250 |
100 |
-3 |
8 |
2.6 |
1,200,000 |
1.8 |
1 |
|
