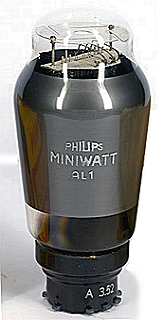

AL1

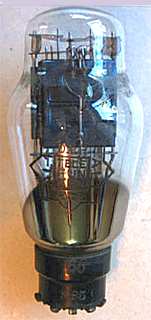

Telefunken AL1

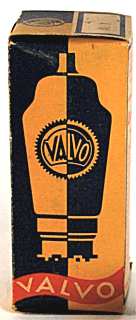

Doosje Valvo AL1



Valvo AL1

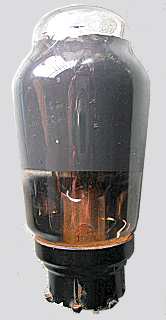

Tungsram TAL1 Barium Tube

Merknaam Philips, PWLR, Telefunken, Tungsram, Valvo
Equivalente types
Zie ook L496D, RES964
RMorg models AL1, TAL1, TL1
Frank's datasheets AL1, TAL1

De AL1 is een direct verhitte Philips eindpenthode uit 1935 met P-voet.

Een Tungsram variant is de TAL1. Dario maakte de TL1.

De glazen ballon heeft een diameter van 49 mm en is 110 mm lang. De gebruikte Philips produktiecode is E5.

Aansluitingen

P 1 2 3 4 5 6 7 8
? - f,g3 f - - g1 g2 a

Specificaties

Penthode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss Pout D
? 4 1.1 250 250 -15 36 6.8 43,000 2.8 9 3.1 6%
