AZ1


AZ1

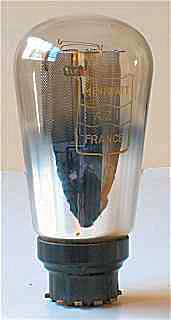

 1936, met gaasanode

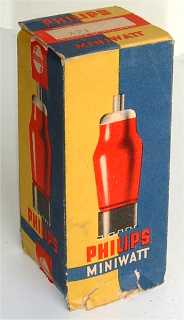

Doosje Philips AZ1

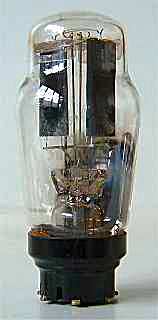

Philips AZ1
Code F8, Sittard

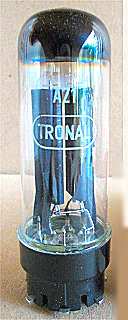

Tronal AZ1, foto Aad Hoenderdos

Merknaam Adzam, Amperex, Dario, Dolam, Haltron, ITT, Loewe, Longlife, Mullard, Opta, Philips, Pope,  PWLR, Ratron, RFT, RWR,  Sator, Siemens, TeKaDe, Telam, Telefunken, Tesla, Triotron, Tronal, Tungsram, Valento, Valvo, ZWLE
Equivalente types 140NG, 4R3, CV2860, OSW3018, TAZ1, VG5007
Zie ook 1805, AZ11, AZ31
RMorg models AZ1, AZ1, TAZ1, TZ1
Frank's datasheets AZ1, TAZ1

Deze dubbelzijdige gelijkrichter is door Philips in 1935 op de markt gebracht. Naast de 300V/100 mA specificatie is deze lamp ook geschikt voor 400V/75 mA of 500V/60mA. De minimale serieweerstand is 60 ohm (300V), 80 ohm (400V) of 100 ohm (500V), de maximaal aan te sluiten capaciteit is 60 uF.

Tungsram: noemde deze buis soms een TAZ1.

De glazen buis heeft een diameter van 45 mm en is 106 mm lang. De gebruikte Philips produktcode is F8.

Aansluitingen

P 1 2 3 4 5 6 7 8
? - f f - a - - a

Specificaties

Rectifier Vh Ah Va mAa
? 4 1.1 300 100
