C443

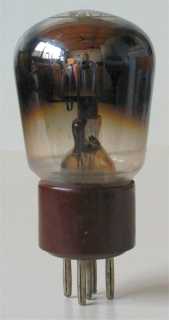

Philips C443
1930


Philips C443

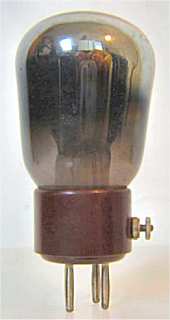

met zijaansluiting


Philips C443
1933

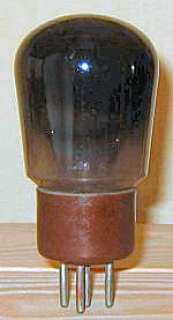

Philips C443N, foto Pim Vercoulen

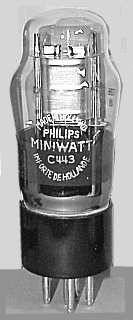

Philips C443
1940

Merknaam Adzam, Philips
Equivalente types 3-443, APP495, DW3, PM24DC, PP430, PP431, R89, L427D, RES364, RES374, W443
Zie ook C243
RMorg models C443, C443N
Frank's datasheets C443, C443N, C443NA, C443NSerie

Deze Philips C443 uitgangspenthode is ge´ntroduceerd in het jaar 1929. Hij levert meer uitgangsvermogen dan de oorspronkelijke B443 penthode die Philips twee jaar eerder uitbracht. Deze lamp werd aanbevolen voor toepassing met elektrodynamische luidsprekers en werd onder meer toegepast in de Philips No. 2511.

De C443N (=L427D) is een variant met Vg=-42, Ig2=1,2mA en ra=25k.

De C443S is geschikt voor serie voeding, deze is gestempeld "Serie 250".

De glazen ballon heeft een diameter van 48 mm en is, exclusief de pennen van de B5 huls, 90 mm lang. De oorspronkelijke prijs was Hfl. 12,50. De gebruikte Philips produktiecode is RL.

Aansluitingen

B4/B5 1 2 3 4 sc/5
? a f f g1 g2

Specificaties

Penthode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss Pout D
? 4 0.25 300 200 -20 20 4.5 33,000 1.5 6 2.8 10%
