CF2


Philips CF2
Penthode Selectode

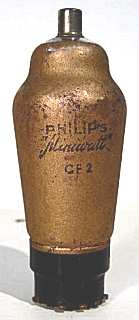

foto Jacob Roschy


Philips CF2



Merknaam Philips, Telefunken, Valvo
Equivalente types NF3, VP13A
Zie ook CF3
RMorg models CF2, TCF2
Frank's datasheets CF2, TCF2

Deze h.f. penthode voor serievoeding uit 1935 heeft een scherp verlopende regelkarakteristiek. Het toepassingsgebied is h.f. en m.f. versterkers.

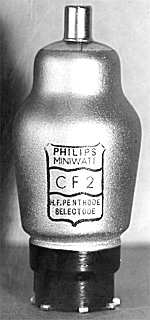

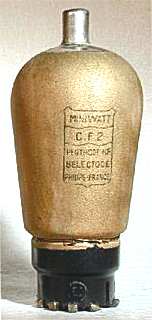

De ballon heeft een diameter van 40 mm, is 102 mm lang en is voorzien van een gouden geleidende afschermlaag.

Aansluitingen

P 1 2 3 4 5 6 7 8 tc
? m h h k g3 - g2 a g1

Specificaties

Penthode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss
? 13 0.2 200 100 -2 4.5 1.4 400,000 2.2 1
