CF7

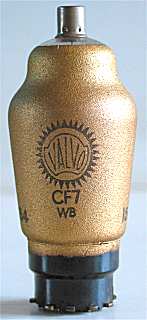

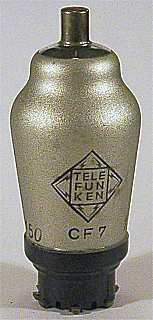

Valvo CF7	Telefunken CF7

Merknaam	Philips, RFT, Telefunken, Triotron, Tungsram, Valvo
Equivalente types	NF1, SP13, TCF7, UF7
Zie ook	AF7, EF7, VF7
RMorg models	CF7, TCF7
Frank's datasheets	CF7, TCF7

Deze h.f. penthode voor serievoeding uit 1935 heeft geen regelkarakteristiek. De toepassing ligt bij r.f. en l.f. applicaties.

Tungsram noemde deze buis TCF7.

De ballon heeft een diameter van 40 mm, is 102 mm lang en is voorzien van een gouden geleidende afschermlaag. De gebruikte Philips type code is S1.

Aansluitingen

P	1	2	3	4	5	6	7	8	tc
?	m	h	h	k	g3	-	g2	a	g1

Specificaties

Penthode	Vh	Ah	Va	Vs	Vg	mAa	mAs	ra	gm	Pdiss
?	13	0.2	200	100	-2	3	1.1	2,000,000	2.1	1
