CV138


CV138

Merknaam Brimar, Philips, Siemens
Equivalente types 6064, 6AM6, 6F12, CV2195, EF91, HP6, Z77
Zie ook
RMorg models CV138
Frank's datasheets

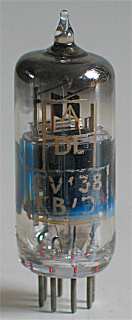

Een standaard miniatuur pentode uit 1948. Deze buis is ontworpen voor gebruik in l.f., r.f. of m.f. versterker schakelingen tot 200 MHz en heeft een open anode.

De blauwe coating aan de binnenzijde van het glas absorbeert electronen die langs de anode gaan en op den duur het vacuum kunnen aantasten.

De dunne glazen buis heeft een diameter van 18 mm en is, zonder de pinnen van de B7G voet, 44 mm lang.

Aansluitingen

B7G 1 2 3 4 5 6 7
? g1 k h h a g3 g2

Specificaties

Pentode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss
? 6.3 0.3 250 250 -2 10 2.5 1,000,000 7.6 2.5
