CY1

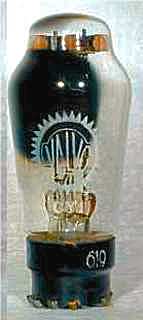

Valvo CY1
foto Christian Adam


Valvo CY1

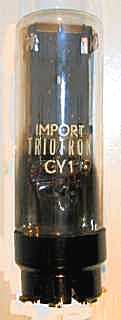

Triotron CY1

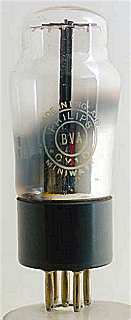

Philips CY1C
met 5-p huls

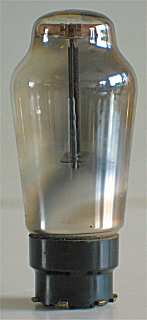

Tungsram TCY1

Merknaam Philips, Telefunken, Triotron, Tungsram, Valvo
Equivalente types E20U, TCY1
Zie ook UY1
RMorg models CY1, CY1C, TCY1
Frank's datasheets CY1, CY1C, TCY1

Deze enkelvoudige gelijkrichter uit 1934 is ontworpen voor serievoeding in universele ontvangers. De 200 mA gloeistroom maakt in deze toepassing directe 220V netvoeding mogelijk.

De maximale afvlakcapaciteit is 64 uF en de minimale serieweerstand dient 175 ohm te zijn. Bij 127 Volt is geen serieweerstand vereist.

Variant is de CY1C met een B5 huls. Tungsram noemde de CY1 buis TCY1.

De omhulling van de CY1 heeft een diameter van 40 mm en is 93 mm lang. De gebruikte Philips code is HU.

Aansluitingen

P 1 2 3 4 5 6 7 8
? - h h k - - - a

Aansluitingen

B5 1 2 3 4 5
? - h h a k

Specificaties

Rectifier Vh Ah Va mAa
? 20 0.2 250 80
