DAF96

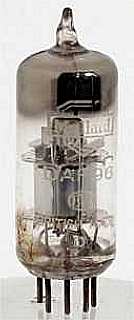

Mullard DAF96

Merknaam Mullard, National, Philips, RSD, Telefunken
Equivalente types 1AH5, 1AM5, 1FD1, 1P1, ZD25
Zie ook DAF91
RMorg models DAF96
Frank's datasheets DAF96

Deze miniatuur diode-pentode buis uit 1954 is ontworpen voor gebruik in draagbare batterijontvangers. Het is de opvolger van de DAF91, het meest in het oog springende verschil is het lagere stroomverbruik van de gloeidraad (25 mA i.p.v. 50 mA). Bij serievoeding wordt een gloeispanning van 1,3 Volt aangehouden om overbelasting bij netspanningsvariaties te voorkomen.
De buis is ontworpen voor gebruik in een detectorschakeling en als audio voorversterker. De diode is gespecificeerd voor 35 Volt/0,2 mA.

De dunne glazen omhulling heeft een diameter van 18 mm en is, zonder de pinnen van de B7G voet, 46 mm lang. De gebruikte Philips type codes zijn C en TH.

Aansluitingen

B7G 1 2 3 4 5 6 7
? f-,g3 ic a(d) g2 a g1 f+

Specificaties

Pentode Vh Ah Va Vs Vg mAa mAs ra gm Pa
? 1.4 0.025 67.5 67.5 -1.5 0.17 0.055 420,000 0.17 0.03
